| İsim: | bakır folyo sarma makinesi | kullanım: | sargı transformatör bobini |
|---|---|---|---|
| Cu folyo kalınlığı: | 0,2 - 2,0 mm | Al folyo kalınlığı: | 0,3 - 3,0 mm |
| Kaynak: | TIG | Kaynak hızı: | 0.8m/dak |
| çapak alma: | pnömatik | Temizlik: | pnömatik |
| Vurgulamak: | Trafo programlanabilir sarma makinesi,2.0mm trafo sarma makinesi,Bakır Folyo programlanabilir sarma makinesi |
||

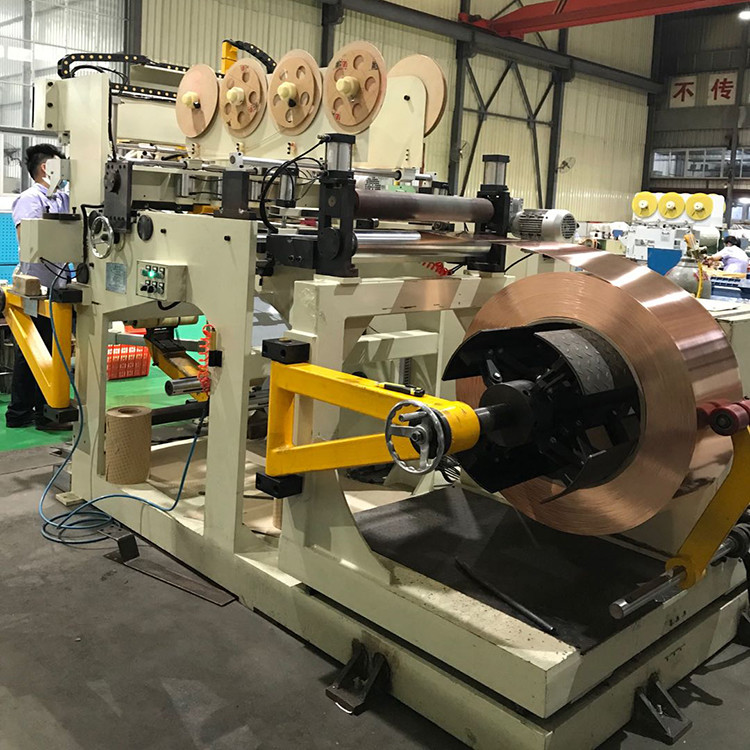

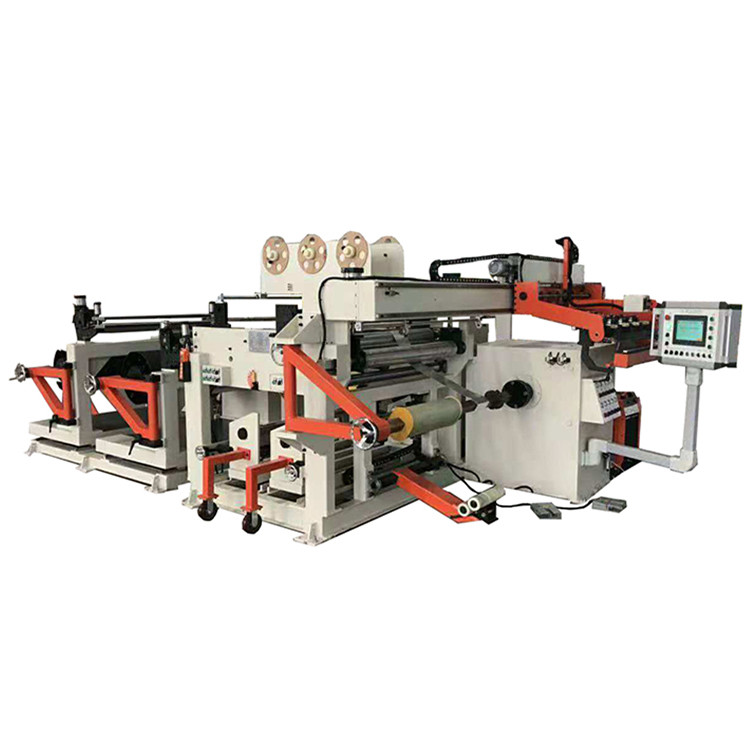

Programlanabilir Kuru Trafo Çift Katmanlı Bakır Folyo Sarma Makinesi
Bakır Folyo Sarma Makinesi Tanıtımı
Programlanabilir kuru transformatör çift katmanlı bakır folyo sarma makinesi BRJ800-2, kuru tip transformatör ve diğer benzer ürünler için folyo bobinleri sarmak için özel bir ekipmandır.Bakır folyo sarma makinesi, bir veya iki kat bakır veya alüminyum folyo şeridi ve bir veya iki kat yalıtım kağıdını işleyebilir.Folyo ve bara TIG işlemi ile kaynatılır.Çapak alma pnömatik tarafından tahrik edilir.Temizleme sistemi de pnömatik ile tahrik edilmektedir.Mil, bakır folyo malzemesini yerleştirmek için genişletilebilir ve çıkarılabilir.Folyoya geri dönmesini önlemek için bastırmak için baskı silindiri vardır.
Hızlı Detay bakır folyo sarma makinesi
Ana bileşenler bakır folyo sarma makinesi
1) Ana demir çerçeve
2) Otomatik sarma ünitesi
3) Folyo iletken açıcı
4) Yalıtım kağıdı açıcı
5) Son doldurma şeridi tutucusu
6) Temizleme cihazı
7) Kesme ünitesi
8) Folyo çapak alma sistemi
9) Kenar hizalama sistemi
10) Otomatik kaynak ünitesi
11) Elektronik kontrol sistemi
12) Pnömatik sistem
Teknik parametreler Folyo Sarma Makinesi
Tipik standart özellikler ile ilgili bakır folyo sarma makinesi BRJ800-2 aşağıda gösterilmiştir, ancak bunlar istendiği gibi kolayca değiştirilebilir.
| Bitmiş Bobin OD Maks. | 1.000 mm |
| Bitmiş Bobin Şekli: | oval, daire ve dikdörtgen, vb. |
| İletken Folyo Malzemesi OD.: | 1.000 mm |
| İletken Folyo Malzeme Kimliği.: | 500 mm |
| Folyo Açıcı Numarası: | 2 adet |
| Folyo Açıcı Uzunluğu: | 850mm |
| Folyo Açıcı Genişletme Aralığı: | 420-520mm |
| sarma Mandrel Boyutu: | 80×80×1150 mm |
| Kaynakçı: | TIG |
| Kaynak Hızı: | 0,8 m/dak |
| Yalıtım Açıcı Numarası: | 2 adet |
| Yalıtım Malzemesi OD.Maks: | 400 mm |
| Yalıtım Malzemesi Kimliği.: | 76mm |
| Maks.Yalıtım Malzemesi Genişliği: | 850mm |
| Yalıtım Açıcı Mili: | Genişletilebilir |
| Uçtan Doldurma Şerit Besleyici: | 6 adet |
| Kenar Hizalama Sistemi: | fotoelektrik algılama |
| Elektronik Kontrol Sistemi: | PLC |
| Kullanıcı arayüzü: | 10 inç (254 mm) dokunmatik ekran |
