Dökme Reçine Trafo Folyo Sarma Makinası İstenildiği Kadar

Fabrika Doğrudan Satış Dökme Reçine Trafo Folyo Sarma Makinesi

Daçıklamatrafo folyo sarma makinesi BRJ1000-2

trafo folyo sarma makinesi BRJ1000-2, kuru trafo bobini ve diğer benzer ürünleri yapmak için kullanılabilen bakır film şeridini veya alüminyum film şeridini sarmak için özel bir ekipmandır.Bu tür transformatör folyo sarma makinesi, film şeridini maksimum 1000 mm genişliğe, bakır film şeridinin kalınlığı 0,2 ila 2,0 mm'ye ve alüminyum film şeridinin kalınlığı 0,3 ila 3,0 mm'ye sarmak için kullanılabilir.Transformatör folyo sarma makinesi türünün ana sargı gücü 15KW olup, folyo ve yalıtım kağıdını birlikte sarmak için yeterli tork sağlayabilir.TIG kaynak ünitesi ile trafo folyo sarma makinası folyo ve barayı birbirine kaynak yapabilmektedir.

Transformatör folyo sarma makinesi BRJ1000-2'nin hızlı ayrıntıları

1) İki folyo açıcı

2) İki izolasyon çözücü

3) Uçtan doldurma şerit besleyici

4) Temizleme sistemi

5) Folyo çapak alma sistemi

6) Kesme folyo sistemi

7) Kenar hizalama sistemi

8) TIG kaynak ünitesi

Teknik parametrelertrafo folyo sarma makinesi BRJ1000-2

Transformatör folyo sarma makinesi BRJ1000-2'nin tipik standart özellikleri aşağıda gösterilmiştir, ancak bunlar istenildiği gibi kolayca değiştirilebilir.

• Maksimum folyo genişliği 1000mm
• Folyo tipi bakır folyo veya alüminyum folyo
• Folyo rulo iç çapı 500mm (isteğe bağlı)
• Folyo rulo dış çapı 1000mm(isteğe bağlı)
• Folyo açıcı 2 adet
• Folyo açıcı uzunluğu 1050mm
• Folyo açıcı genişleyen aralık 420 - 520mm
• Sarma mili boyutu 80x80x1250mm
• Kesme modu haddeleme kesici
• İzolasyon merdanesi 2 adet
• Maksimum yalıtım kağıdı dış çapı 400 mm
• Yalıtım kağıdı iç çapı 76mm
• İzolasyon derleyici uzunluğu 1050mm
• Kenar hizalama fotoelektrik algılama
• Kontrol sistemi PLC'si
• HMI dokunmatik ekran
• Sarma motoru 15kw
• Maksimum sarma hızı 18rpm

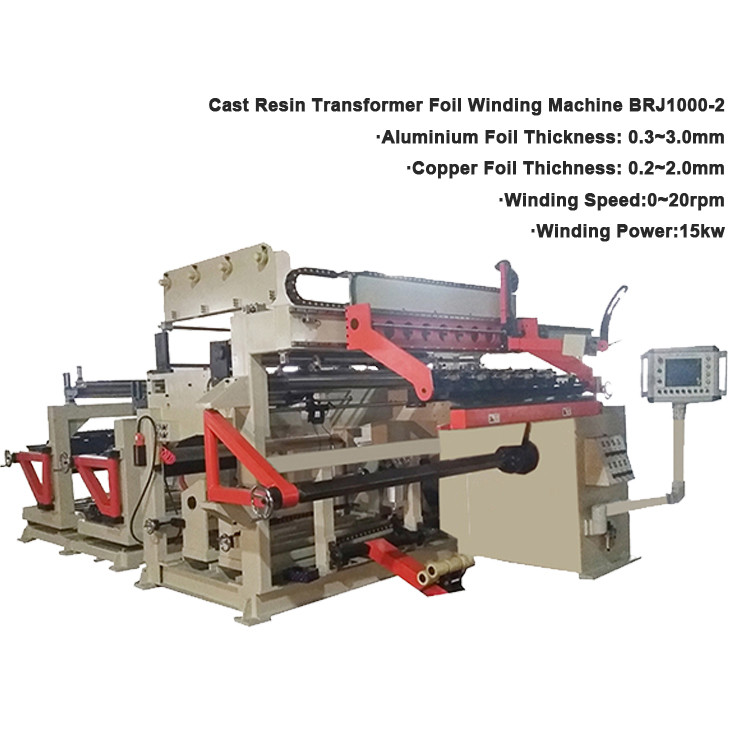

Şekil 1: Transformatör folyo sarma makinesi BRJ1000-2'nin önden görünümü

Şekil 2: Transformatör folyo sarma makinesi BRJ1000-2'nin arkadan görünümü
