Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | bakır folyo sarma makinesi | kullanım: | sarma bobini |
|---|---|---|---|
| Kondüktör: | cu / al şerit | folyo açıcı: | 2 takım |
| Motor gücü: | 22KW | Dönme hızı: | 18 rpm |
| Renk: | İstendiği Gibi | Garanti: | 12 ay |
| Vurgulamak: | Otomatik Bakır Folyo Sarma Makinesi,Kuru Tip Trafo Sarma Makinesi,18rpm Bakır Folyo Sarma Makinesi |
||
Kuru Tip Alçak Gerilim Trafosu Yapımı Otomatik Bakır Folyo Sarma Makinesi
Bakır folyo sarma makinesi BRJ1400-2 açıklaması
Kuru tip transformatör bakır folyo sarma makinesi BRJ1400-2, dökme reçine transformatörü ve diğer benzer ürünler için bobin sarmak için profesyonel bir ekipmandır.Bakır folyo sarma makinesi türü, yani Máquina de bobinado de láminas de aluminio, 300 mm'den 1400 mm'ye kadar genişlikte bir veya iki kat bakır film veya alüminyum folyoyu işleyebilir.Bakır folyo sarma makinesi, folyo ile birlikte bir veya iki kat yalıtım kağıdını da sarabilir.Otomatik TIG kaynak ünitesi ile folyo sarma makinesi bara ile iletken folyoyu birbirine kaynatabilir.Ayrıca, bakır folyo sarma makinesi, folyo açıcı genişletme aralığı gibi istendiği gibi özelleştirilebilir.Genellikle, folyo açıcı genişleme aralığı, iç çapı 500 mm olan iletken folyo için uygun olan 420 ila 520 mm arasındadır.Kontrol sistemi PLC tabanlıdır.
Ana bileşenlerbakır folyo sarma makinesi BRJ1400-2
1. Ana çerçeve, demir kaynaklı çerçeve çok güçlü ve kararlı
2. Yüksek tork sağlayan 22kw motorlu sarım ünitesi
3. Folyo açıcı, iç çapı 500 mm olan iletken folyoya uygun iki folyo açıcı
4. İzolasyon açıcı, ID 76mm OD 400mm ile izolasyon paerini yerleştirmek için iki izolasyon açıcı
5. Uçtan doldurma şeridi besleyici, uç yalıtım dolgusu için sekiz tutucu
6. Temizleme sistemi, iki set
7. Kesme sistemi, bir set
8. Folyo çapak alma sistemi, iki takım.
Teknik parametrelerbakır folyo sarma makinesi BRJ1400-2
Bakır folyo sarma makinesi BRJ1400-2'nin tipik standart özellikleri gösterilmektediraşağıda, ancakbakır folyo sarma makinası da isteğe göre imal edilebilmektedir.
| Maks.Folyo Genişliği: | 1400 mm |
| Maks.Bitmiş Bobin OD.: | 1.000 mm |
| Bitmiş Bobin Şekli: | oval, yuvarlak ve dikdörtgen, vb. |
| İletken Folyo Malzemesi: | Bakır veya Alüminyum |
| İletken Malzeme OD.: | Ø1.000 mm |
| İletken Malzeme Kimliği.: | Ø500mm |
| Folyo Açıcı Numarası: | 2 adet |
| Folyo Açıcı Çapı: | ayarlanabilir aralık Ø400 ~ 520mm |
| Maks.Bobin Ağırlığı: | 2.000kg |
| Kaynak Modu: | TIG |
| Kesme Modu: | haddeleme makası |
| Yalıtım Açıcı Numarası: | 2 adet |
| Uçtan Doldurma Şerit Besleyici: | 8 adet |
| Kenar Hizalama Sistemi: | fotoelektrik algılama |
| Düzeltme Hassasiyeti: | ±0.5mm |
| Elektronik Kontrol Sistemi: | PLC |
| Kullanıcı arayüzü: | 10 inç (254 mm) dokunmatik ekran |
| Sayma Dönüş Aralığı: | 0 ~ 9999,9 |
| Toplam ağırlık: | 8000Kg |
| Boyut (U x G x Y): | 5800 x 2850 x 2500 mm |

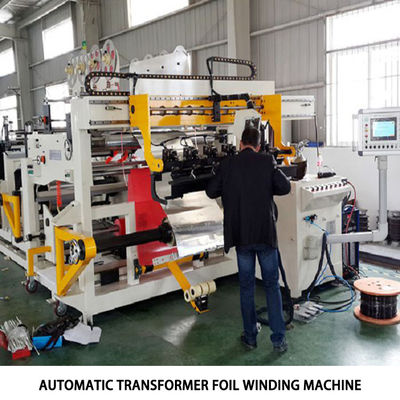

Şekil 1: Bakır folyo sarma makinesi BRJ1600-2'nin önden görünümü
Şekil 2: Bakır folyo sarma makinesi BRJ1600-2'nin yalıtım çözücüsü
