YG ve AG Trafo Bobini Sarma Makinesi Yağına Daldırılmış

İletken Tel Sarıcı Yağa Daldırılmış HV ve AG Trafo Bobini Sarma Makinesi

Tanımtrafo bobin sarma makinesi ZPX1200

Trafo bobini sarma makinesi ZPX1200, transformatör bobini yapmak için yuvarlak tel ve düz tel sarmak için kullanılabilen ağır hizmet tipi bir transformatör bobin sarma makinesidir.Transformatör bobini sarma makinesi, teli otomatik olarak döşemek için bir servo motor tarafından tahrik edilen bir tel kılavuzu ile sağlanır.Bobin sarma makinesi için PLC tabanlı kontrol sistemi kullanılmaktadır, bu da bobin sarma makinesini programlanabilir hale getirmektedir.Dokunmatik ekran ile bobin sarma makinesini çalıştırmak çok kolaydır.

Anackomponentlertrafo bobin sarma makinesi ZPX1200

1. Ana çerçeve

2. Sarma ünitesi

3. Otomatik tel döşeme ünitesi

4. Yalıtım açıcı

5. Elektronik kontrol sistemi

6. Pnömatik sistem

Teknikparametrelertrafo bobin sarma makinesi ZPX1200

Trafo bobin sarma makinesi ZPX1200'ün tipik standart özellikleri aşağıda gösterilmiştir, ancak bobin sarma makinesi isteğe göre de üretilebilir.

Merkez Yüksekliği: 900mm

Mil uzunluğu: 1500mm

Maks.Sarma Genişliği: 1200mm

Sargı Gücü: 5.5Kw

Sarma Hızı: 0 ~ 80 rpm

Hız Düzenleme: kademesiz

Maks.Yassı Tel Boyutu: 5X12mm

Yuvarlak Tel Çapı: 0.3 ~ 5.0mm

Maks.Bitmiş Bobin OD.: 800mm

Maks.Yükleme Kapasitesi: 700kg

Otomatik Tel Döşeme Fonksiyonu: Min.yayılma aralığı 0.01mm

Sayma Modu: 5 basamaklı sayma,

Maks.Dönüş Sayısı Ön Ayarı: 9999.9

Sayma Dönüş Aralığı: 0 - 9999.9

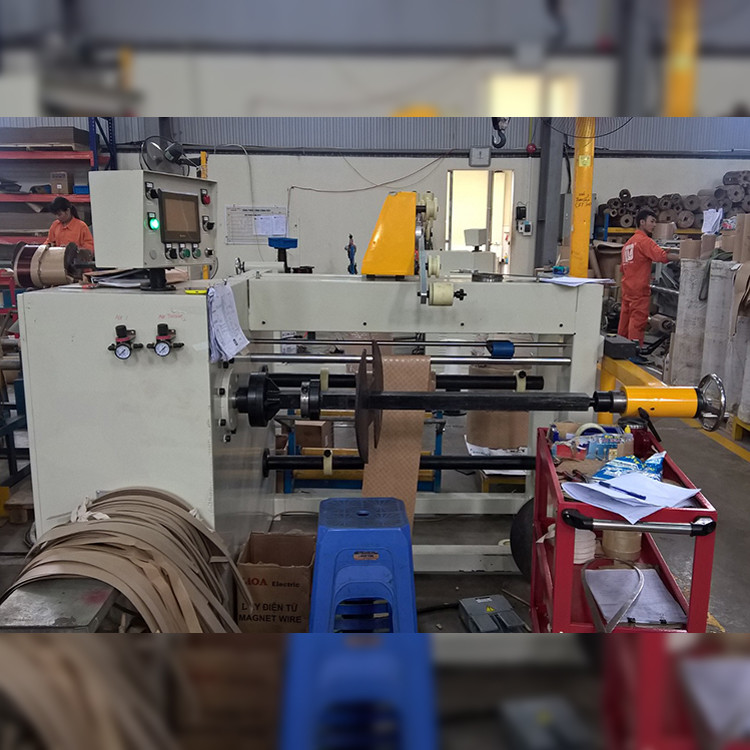

Şekil 1: Trafo bobini sarma makinesi ZPX1000'in önden görünümü

Şekil 2: Trafo bobini sarma makinesi ZPX1000'in tel kılavuzu
