| İsim: | trafo bobin sarma makinesi | İşlev: | sargı teli bobini |
|---|---|---|---|
| sarma genişliği: | 0 ~ 400mm | bobin yüksekliği: | max. maks. 400 per coil Bobin başına 400 |
| Motor gücü: | 11KW | Sarma Hızı: | 0 ~ 160rpm |
| Tel kılavuzu: | 3 parça | Servo motor: | 1 bilgisayar |
| Vurgulamak: | Üç Telli Trafo Yapımı Ekipmanı,160rpm Trafo Yapımı Ekipmanı,3 Telli Trafo Bobini Sarma Makinesi |
||
Tel Bobin Yapımı Otomatik Üç Tel Kılavuzları Trafo Bobini Sarma Makinesi
Açıklamatrafo bobini sarma makinesi ZPX400-3
Transformatör bobin sarma makinesi ZPX400-3, aynı anda bobin başına maksimum 400 mm yüksekliğe sahip üç bobin sarmak için kullanılabilir, bu da makinenin üretim etkinliğini önemli ölçüde artırır.Transformatör bobin sarma makinesi, bakır ve alüminyum yassı telleri ve yuvarlak telleri sarmak için kullanılabilir.Transformatör bobin sarma makinesi üç telli kılavuz ünitesi ile sağlanır ve ünite bir servo motor tarafından tahrik edilir.Dokunmatik ekran ve PLC kontrol sistemi ile trafo bobin sarma makinası rahatlıkla çalıştırılabilmektedir.
Anafdoğatrafo bobini sarma makinesi ZPX400-3
Teknik parametrelertrafo bobini sarma makinesi ZPX400-3
Trafo bobin sarma makinesi ZPX400-3'ün tipik standart özellikleri aşağıda gösterilmiştir, ancak isteğe göre trafo bobin sarma makinesi de üretilebilir.
| Merkez Yüksekliği: | 900 mm |
| Dönen Şaft Boyutu: | 40x40x1500 mm |
| Şaft Bağlantı Modu: | sökülebilir |
| Yuvarlak Tel Çapı: | Φ0,3 mm ~ Φ4,0 mm |
| Maks.Yassı Tel Boyutu: | 5x12mm |
| Maksimum Dönen Çap: | 800 mm |
| Maks.Her Bitmiş Bobin Yüksekliği: | 400 mm |
| İzolasyon Açıcı Numarası: | 1 bilgisayar |
| Sarma Motoru: | 11 kw |
| Sarma Hızı: | 0 ~ 160 rpm |
| Maksimum Bitmiş Bobin Sayısı: | 3 parça |
| Kontrol sistemi: | PLC |
| Yayılma Pitch min.: | 0,01 mm |
| Tezgah: | 5 basamaklı sayma |
| Sayma Aralığı: | 0 ~ 9999,9 |

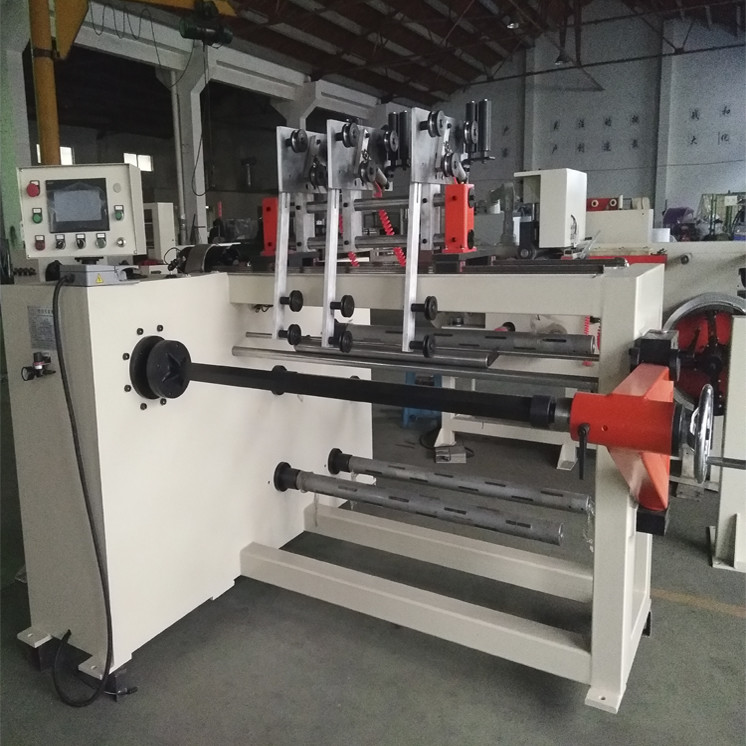

Şekil 1: Transformatör bobin sarma makinesi ZPX400-3'ün önden görünümü
rr
Şekil 2: Transformatör bobin sarma makinesi ZPX400-3'ün tel kılavuzu
