Trafo Yapımı Otomatik Bobin Sarma Makinesi PLC Kontrolü

PLC Kontrol Trafo Yapımı Ekipmanları Otomatik Bobin Sarma Makinesi

Tanımotomatik bobin sarma makinesi ZPX150-3

Otomatik bobin sarma makinesi ZPX150-3, yüksek etkili tel sarıcılardan biridir.Bu tür bobin sarma makinesi aynı anda üç bobin sarabilir ve her bobinin maksimum yüksekliği 150 mm'dir.Otomatik bobin sarma makinesi, tel kılavuzunun hareket hassasiyetini garanti eden tel kılavuzunu çalıştırmak için bir adet 750w servo motor ile sağlanır.Otomatik bobin sarma makinesi hem yuvarlak teli hem de yassı teli sarmak için kullanılabilir.Ayrıca sarma makinesi istenildiği gibi özelleştirilebilir.

AnaCbileşenlerbobin sarma makinesi ZPX150-3

1. Ana çelik çerçeve, çok sağlamdır ve çelikle kaynaklanmıştır.

2. Ana sarım ünitesi, 4 kw motor makine için yeterli çekme kuvvetini sağlar.

3. Servo motor tahrikli tel kılavuzu

4. VFD

5. PLC tabanlı kontrol sistemi,

6. Pnömatik sistem

7. Ayak pedalı

TeknikParametrelerotomatik bobin sarma makinesi ZPX150-3

Bobin sarma makinesi ZPX150-3'ün tipik standart özellikleri aşağıda gösterilmiştir, ancak bobin sarma makinesi isteğe göre de üretilebilir.

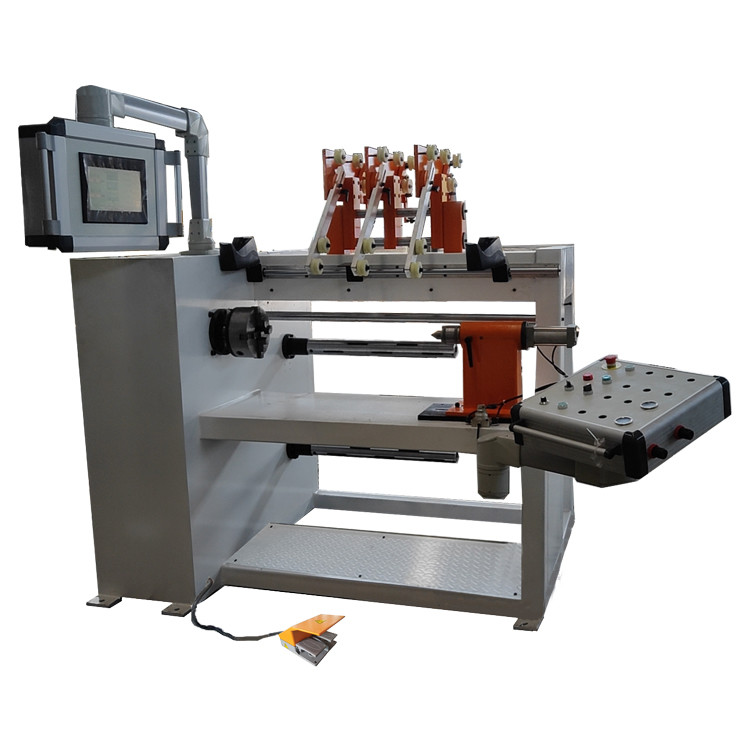

Şekil 1: Otomatik bobin sarma makinesi ZPX150-3'ün tam görünümü

Şekil 2: Otomatik bobin sarma makinesi ZPX150-3'ün tel kılavuzu
