Transformatör çekirdek istifleme tablosu ZPT-3T'nin açıklaması

Transformatör çekirdeği istifleme tablosu ZPT-3T, tur çekirdeğini istiflemek içindir ve bu tür tur çekirdeği, amorf transformatör yapmak için kullanılır.Çekirdek istifleme masası kolayca çalıştırılır.Operatörlerin kaldırma masasına bir bobin koyması, bobinin eksenini yatay yapması ve demir çekirdekleri katlama, sarma, izolatör montajı ve kenetleme işlemlerini vb. tamamlamak için her bir tek çerçeve demir çekirdeğini bobinin iç deliğine yerleştirmesi yeterlidir. Tablo ihtiyaca göre ayarlanabilir.

Transformatör çekirdeği istifleme tablosu ZPT-3T'nin hızlı ayrıntıları

1. Çalışma yüksekliği 850mm
2. hidrolik istasyon
3. Lineer cetvel
4. Maksimum yükleme kapasitesi 3000kg
5. Motor gücü 2.2kw
6. Hidrolik basınç 21MPa

Transformatör çekirdek istifleme tablosunun Ana Parametreleri

ZPT-3T trafo çekirdek istifleme tablasının tipik standart özellikleri aşağıda gösterilmiştir, ancak istifleme tablası istenildiği gibi üretilebilir.

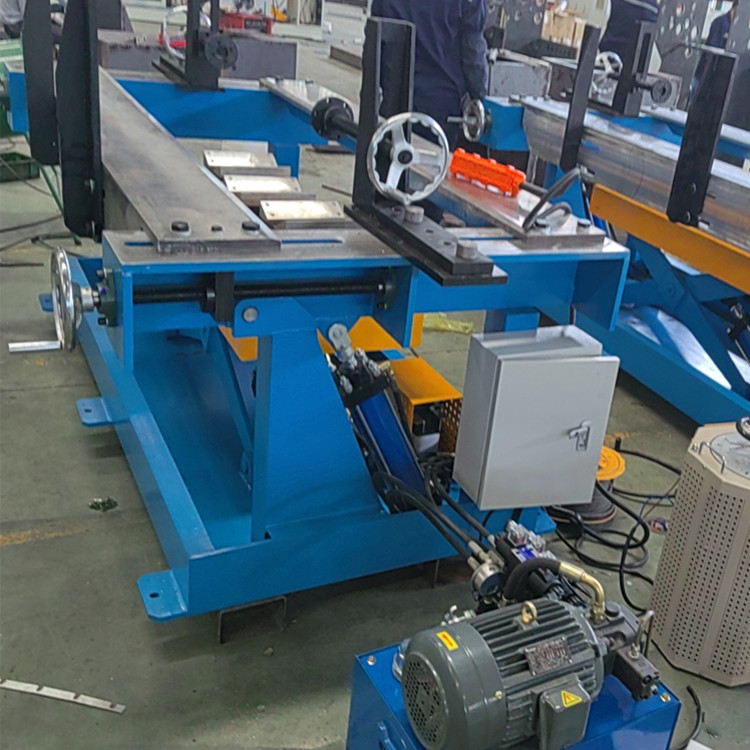

Şekil 1: Trafo çekirdek istifleme tablosu ZPT-3T'nin tam görünümü


Şekil 2: Transformatör çekirdeği istifleme tablosu ZPT-3T'nin eğilmesi
