Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | trafo bobin sarma makinesi | renk: | isteğe bağlı |
|---|---|---|---|
| Kullanım: | sargı trafosu tel bobin | Kontrol sistemi: | PLC |
| İletken Malzeme: | bakır veya alüminyum tel | tel tipi: | düz veya yuvarlak tel |
| motor: | 5.5 kw | Garanti: | 1 yıl |
| Vurgulamak: | Servo Motor Sürücülü Trafo Sarma Makinesi,Ağır Hizmet Trafo Bobin Sarma Makinesi,PLC Kontrol Trafo Bobin Sarma Makinesi |
||
Ağır Hizmet Tipi Trafo Bobini Sarma Makinesi Servo Motor Tahrikli Tel Kılavuzu PLC Kontrolü
Tanımtrafo bobini sarma makinesi ZPX1200
Transformatör bobini sarma makinesi ZPX1200, transformatör bobini yapmak için yuvarlak tel ve düz teli sarmak için kullanılabilen ağır hizmet tipi bir transformatör bobin sarma makinesidir.Transformatör bobin sarma makinesi, telin otomatik olarak döşenmesi için bir servo motor tarafından tahrik edilen bir tel kılavuzu ile donatılmıştır.Bobin sarım makinesinde PLC tabanlı kontrol sistemi kullanılmış olup, bobin sarım makinesinin programlanabilir olmasını sağlamaktadır.Dokunmatik ekran sayesinde bobin sarma makinesinin kullanımı oldukça kolaydır.
AnaCbileşenlertrafo bobini sarma makinesi ZPX1200
1. Ana çerçeve
2. Sarma ünitesi
3. Otomatik tel döşeme ünitesi
4. Yalıtım açıcı
5. Elektronik kontrol sistemi
6. Pnömatik sistem
TeknikParametrelertrafo bobini sarma makinesi ZPX1200
ZPX1200 transformatör bobin sarma makinesinin tipik standart özellikleri aşağıda gösterilmiştir, ancak isteğe göre bobin sarma makinesi de üretilebilir.
| Merkez Yüksekliği: | 900mm |
| Şaft Boyutu: | 50x50x1500mm |
| Sarma Genişliği: | 1200mm |
| Sarma Hızı: | 0 ~ 80 devir/dakika |
| Hız Düzenlemesi: | kademesiz |
| Sarma Gücü: | 5,5kw |
| Yuvarlak Tel Çapı: | Ø0,3 ~ 5,0 mm |
| Maksimum Yassı Tel Boyutu: | 5x12mm |
| Maksimum Bitmiş Bobin OD: | Ø800mm |
| Maksimum kapasite: | 700kg |
| Minimum Yayılma Aralığı: | 0,01 mm |
| Sayma Aralığı: | 0 - 9999,9 |

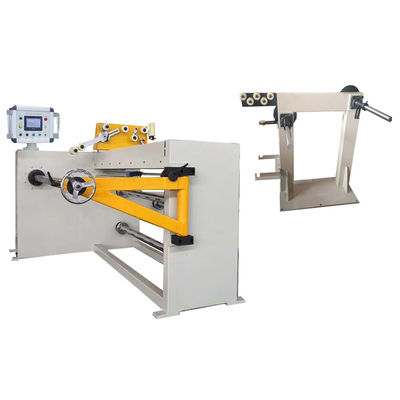

Şekil 1: Transformatör bobin sarma makinesi ZPX1000'in önden görünümü
Şekil 2: Trafo bobini sarma makinesi ZPX1000'in tel kılavuzu
