Yağa batırılmış transformatör bobine sarma makinesi HV ve LV sarma makinesi

HV ve LV Vinder Yağı Daldırılmış Transformör bobine sarma makinesi

Açıklamatransformatör bobin sarma makinesi ZPX1200

Transformör sarmal sarma makinesi ZPX1200, profesyonel ağır görevli bakır veya alüminyum tel sarma makinesidir ve esas olarak yağla batırılmış transformör sarmallarını ve diğer benzer ürünleri sarmak için kullanılır.Transformör bobin sarma makinesi maksimum sarma genişliği 1200mm ile. Transformör sarmal sarma makinesi, telin yerleştirilmesi için bir tel rehberi ile donatılmıştır. Tel rehberini çalıştırmak için bir servo motor kullanılır, bu da hassasiyeti ve güvenilirliği garanti eder.HMI ve PLC kontrol sistemi ile, transformatör sarmal sarma makinesi çok kolay çalıştırılabilir.

Ana bileşenlerTransformör bobin sarma makinesiZPX1200

1Ana çerçeve.

2. Dolaşım birimi

3Otomatik tel yatırma ünitesi

4İzolasyon çıkartıcısı

5Elektronik kontrol sistemi.

6Pnömatik sistem.

Teknik parametrelerTransformör bobin sarma makinesiZPX1200

Transformör sarmal sarma makinesi ZPX1200'ün tipik standart özellikleri aşağıda gösterilmiştir, ancak sarmal sarma makinesi de istendiği gibi üretilebilir.

Merkezi Yükseklik: 900mm

Çemberin uzunluğu: 1500 mm

En fazla sarma genişliği: 1200 mm.

Dönüştürme Gücü: 5.5Kw

Dönüştürme hızı: 0 ~ 80 rpm

Maksimum düz tel boyutu: 5x12mm

Yuvarlak tel çapı: Ø0.3 - 5.0mm

Max. Bitmiş bobin OD: Ø800mm

En fazla yükleme kapasitesi: 700kg

Sayım Modu: 5 basamaklı sayım,

Değişim aralığını say: 0 ~ 9999.9

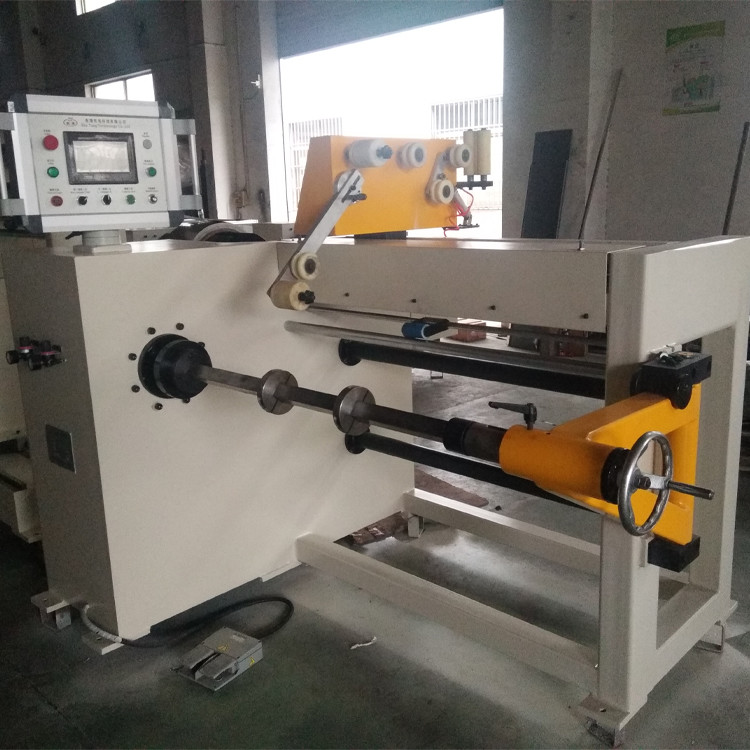

Şekil 1: Transformör sarmal sarma makinesi ZPX1000'in ön görünümü

Şekil 2: Transformer bobin sarma makinesi ZPX1000'in tel rehberi
