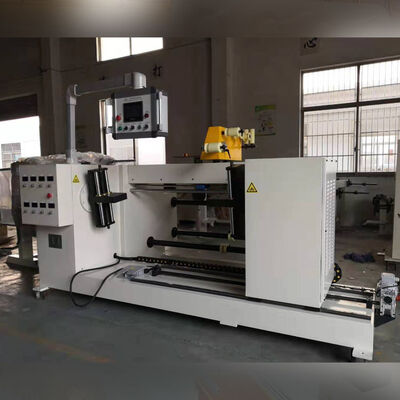

Reaktör bobini imalatı için otomatik yatay bobin sarma makinesi ZPX1000

Ürün Genel Görünümü

BuOtomatik bobin sarma makinesi ZPX1000üretim için tasarlanmış profesyonel yatay sarma makinesiReaktör bobinleri ve diğer elektrikli endüktif bileşenler. bobin sarma makinesi sarma için özel olarak geliştirilmiştirBakır tel ve alüminyum tel, yuvarlak tel ve düz tel de dahil olmak üzere, yüksek hassasiyet ve verimlilikle doğrudan demir çekirdeğe.Tam otomatik bir kontrol sistemi, çift çak sıkıştırma yapısı, servo tahrikli tel rehberi ve PLC işletim sistemi ile donatılmıştır.ZPX1000 reaktör sarmal sarma makinesi istikrarlı sarma performansını sağlar, doğru tel konumlandırma ve tutarlı bobin kalitesi.Bu otomatik sarmaşık, güvenilir otomasyon, hassas sarmalama kontrolü ve daha iyi üretim verimliliği gerektiren reaktör ve elektrikli ekipman üreticileri tarafından yaygın olarak kullanılır.

Ana Özellikler ve Avantajlar

Tamamen Otomatik Reaktör Bobin Dolaşım Sistemi

ZPX1000 otomatik bobin sarma makinesi, kullanıcı dostu bir dokunmatik ekran arayüzü ile gelişmiş bir PLC kontrol sistemini benimser.ve sarma işlemini verimli bir şekilde tamamlamak.Otomatik işlem, manuel hataları azaltır ve üretim tutarlılığını artırır.

Yüksek hassasiyetli tel rehberlik sistemi

Kablo kılavuzu, sarma süreci sırasında hassas hareket kontrolünü sağlayan özel bir servo motor tarafından çalıştırılır.Mükemmel başlangıç ve durma tepkisi, doğru tel düzenlemesini ve tekdüze sarmal katmanlarını sağlar.Minimum yayılma mesafesi ulaşabilir0.01mm, makineyi yüksek hassasiyetli reaktör bobini imalatı için uygun hale getirir.

Çift Çak Sürücü Yapısı

Makine, demir çekirdeği güvenli bir şekilde sıkıştırmak için iki çak ile donatılmıştır.Bu tasarım sarmalama doğruluğunu artırır ve çalışma sırasında düzensiz sarmaşık oluşumunu önler.

Geniş Kablo Uygulama Alanı

ZPX1000 otomatik bobin sarma makinesi sarma için uygundur:

• Kuyruklu bakır tel
• Yuvarlak alüminyum tel
• Düz bakır tel
• Düz alüminyum tel

Yuvarlak tel çaplarını işleyebilir.Φ0,3 mm'den Φ5,0 mm'ye kadarve düz teller5×12 mm, farklı reaktör ve trafo bobin üretim gereksinimlerini karşılar.

Yüksek verimlilik ve istikrarlı performans

En yüksek sarma hızı ile160 rpmVe güçlü bir4.4kW sarma motor, makine sabit sarma kalitesini korurken verimli bir üretim sağlar.

Otomatik sayım sistemi, operatörlerin gerekli dönüşleri önceden ayarlamalarını ve sarma ilerlemesini doğru bir şekilde izlemelerini sağlar.

Teknik özellikler

Aşağıdaki spesifikasyonlar standart konfigürasyon içinZPX1000 Otomatik Reaktör Bobin Dolaştırma MakinesiFarklı bobin tasarımlarına ve üretim gereksinimlerine göre özel çözümler mevcuttur.

Başvurular

ZPX1000 Otomatik Bobin Dolaştırma Makinesi, üretimde yaygın olarak kullanılır:

• Reaktör bobinleri
• Kuru tip reaktör bobinleri
• Elektrikli sarma parçaları
• Güç ekipmanlarının bileşenleri

Otomatik ve yüksek hassasiyetli bobin sarma üretim gerektiren elektrik üreticileri için ideal bir çözümdür.

Çalışma prensibi

ZPX1000 reaktör sarmal sarma makinesi demir çekirdeği iki çak arasında sabitleyerek ve çekirdeği tahrik sistemi aracılığıyla döndürerek çalışır.Servo kontrollü kablo rehberi, önceden ayarlanmış sarma parametrelerine göre bakır veya alüminyum kabloyu çekirdeğe doğru besler.PLC kontrol sistemi sarma hızı, tel kılavuzu hareketi, dönüş sayımı ve otomatik işlem süreçlerini yönetir.ve tutarlı elektrik performansı.

Neden ZPX1000 Otomatik Bobin Dolaştırma Makinesini Seçin?

• Tam otomatik PLC kontrolü
• Özellikle reaktör bobini üretimi için tasarlanmış
• Bakır ve alüminyum tel sarma için uygundur
• Yuvarlak tel ve düz tel uygulamalarını destekler
• Yüksek hassasiyetli servo tel rehberlik sistemi
• Çift çak sürücüsü sabit sarmalama sağlar
• 1000 kg'a kadar olan maksimum bobin kapasitesi
• Kolay kontrol için dokunmatik ekran işlevi
• Müşteri gereksinimlerine göre özelleştirilebilir

Sık Sorulan Sorular

S1: ZPX1000 bobin sarma makinesi ile hangi ürünler üretilebilir?

A:Bobin sarma makinesi ZPX1000 esas olarak reaktör bobinleri ve diğer benzer elektrikli sarma ürünlerinin üretimi için kullanılır.

S2: Bu makine hangi tel türlerini sarar?

A:Makine, yuvarlak tel ve düz tel de dahil olmak üzere hem bakır tel hem de alüminyum tel örtebilir.

S3: Bu makine tarafından desteklenen maksimum tel boyutu nedir?

A:Φ0.3 mm'den Φ5.0 mm'ye kadar yuvarlak teller ve 5×12 mm'ye kadar düz teller işleyebilir.

S4: sarmalama süreci tamamen otomatik mi?

A:Makine PLC kontrolü, dokunmatik ekran çalışması, otomatik sayım ve servo yönlendirilmiş tel rehberi konumlandırmasını kullanıyor.

S5: Makine özelleştirilebilir mi?

A:Makine bobin boyutlarına, tel özelliklerine, üretim gereksinimlerine ve voltaj standartlarına göre özelleştirilebilir.
