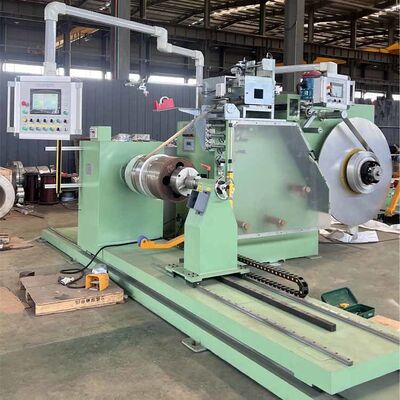

Otomatik Transformer HV Folyo Dolaşım Makinesi. Bakır ve Alüminyum Folyo Dolaşım Makinesi (GY-BRJ)
Ürün Genel Görünümü
BuOtomatik Transformör HV Folyo Yuvarlama Makinesi GY-BRJSadece sarma için tasarlanmış son derece özel, ağır endüstriyel bir çözümdür.Yüksek voltajlı (HV) transformatör folyo bobinleriKesinlik ve uzun ömür için tasarlanan bu gelişmiş folyo sargıcısı, özel bir iletken folyo sargıcısı ve iki kat yalıtım kağıdı sargıcısı ile donatılmıştır.Bakır veya alüminyum iletkenlerin yalıtım malzemeleri ile dikişsiz katmanlandırılmasına izin veren.Akıllı bir PLC sistemi ve kullanıcı dostu bir İnsan-Makine Arayüzü (HMI) entegre eden GY-BRJ folyo sarma makinesi, hassas gerilim kontrolünü, sorunsuz çalışma istikrarını,ve elektrik dağıtım ve transformatör üretim hatları için mükemmel bobin kalitesi.
Temel Özellikler ve Üretim Avantajları
-
Optimizli Yüksek Voltajlı Dolaşım:Özellikle HV transformatör bobinleri için gerekli olan katman katman toleransını kaldırmak için tasarlanmıştır.
-
Çifte yalıtımlı kabuk çıkartıcılar:Kusursuz elektrik yalıtımını sağlamak için aynı anda iki kat yalıtım kağıdı çalıştırarak üretim kalitesini arttırır.
-
Entegre Splicing & Finishing:İçinde yerleşikTIG Yay KaydırıcıYüksek kaliteli, sürekli iletken ekleme için, birFoliya Kenarı Çöpeleme Birimive aTemizlik Birimisarmalamadan önce burrs ve parçacıkları ortadan kaldırmak için.
-
Akıllı gerilim ve kontrol sistemi:Güçlü bir Değişken Frekans Sürücüsü (VFD), PLC sistemi ve sezgisel dokunmatik ekran tarafından çalıştırılır, bu da operatörlere200 rpm.
-
Ağır yük kapasitesi:Büyük bir mandrel tork ile tasarlanmış.1800 N·m, ağırlığı en fazla 500 gram olan bitmiş sarma bobinlerini desteklemesine olanak tanır.1500 kg.
Teknik özellikler
| Parametreler |
Teknik veriler |
| Model |
GY-BRJ Serisi |
| İletici bant malzemesi |
Yüksek Kaliteli Bakır (Cu) veya Alüminyum (Al) |
| Foliya Genişliği Aralığı |
20 mm ️ 200 mm |
| Bakır (Cu) folyo kalınlığı |
0.15 mm ️ 2.0 mm |
| Alüminyum (Al) folyo kalınlığı |
0.2 mm ️ 3.0 mm |
| Max. Bitmiş bobin ağırlığı |
1500 kg |
| Max. Bitmiş bobin dış çapı (OD) |
1100 mm |
| Yüklü sarmalın iç çapı (ID) |
300 mm |
| En fazla sarma uzunluğu (kurşun çubuğu ile) |
1600 mm (2050 mm'ye kadar özelleştirilmiş) |
| Dönüştürme Hız aralığı |
200 rpm |
| Ana motor gücü |
18.5 kW |
| Mandrel Dönüştürme |
1,800 N·m |
| İletici gerilim aralığı |
50 N ️ 3000 N |
| Foil Decoiler Config / ID / OD |
1 Set / Tedarik Bobini Kimliği: 500 mm / Maksimum OD: 1000 mm |
| İzolasyon Decoilers Config / ID / OD |
2 set / yalıtım kimliği: 76 mm / Max OD:400 mm |
| İzolasyon kalınlığı aralığı |
0.02 mm 0.15 mm |
| Kaynak sistemi |
Entegre TIG (Argon Arc) kaynak ünitesi |
| Yardımcı Birimler |
1x Folya Kenarları Dökme Birimi, 1x Yüzey Temizleme Birimi |
| Kontrol Sistemi Bileşenleri |
PLC, dokunmatik ekran HMI, VFD, pnevmatik kontrol sistemi |
Premium İnşaat Bileşenleri
24/24 sürekli endüstriyel performans sağlamak için, GY-BRJ folyo sarma makinesi, üst düzey elektrik ve mekanik bileşenler kullanılarak üretilmiştir:
-
Ağır görevli ana sarmal motor:Tüm hız yelpazesinde pürüzsüz tork sağlar.
-
Endüstriyel rehber ray sistemi:Yüksek hızlı dönme sırasında mutlak yapısal izlemeyi garanti eder.
-
Pnömatik Sistem Kontrolü:Hızlı hareket eden, güvenilir sıkıştırma ve gerilim ayarlamaları sağlar.
-
Düşük gerilim (LV) güvenlik cihazları:Bütün entegre elektronik bileşenlerin uluslararası endüstriyel güvenlik standartlarına uygun olmasını sağlar.
Özel bir yapılandırmaya ihtiyacınız var mı?
Transformör bobininin özelliklerinin değişebileceğini biliyoruz mühendislik ekibimiz sarma uzunluğunu, folyo genişliğini kapasitesini ve otomasyon eklemlerini fabrika zemininize mükemmel bir şekilde uymak için özelleştirebilir.Teknik danışmanlık ve doğrudan fabrika teklifi için bugün bizimle iletişime geçin!
