ZPX400 Otomatik Transformatör Bobin Sarma Makinesi | Bakır Alüminyum Tel Sarıcı Servo Tel Kılavuzlu
Meta Açıklama
ZPX400 otomatik transformatör bobin sarma makinesi, 750W servo tel kılavuzu, 200rpm yüksek hız, PLC ve HMI kontrol özelliklerine sahiptir. Transformatör üretimi için yassı ve yuvarlak bakır/alüminyum tel sarmaya uygundur.
Genel Bakış

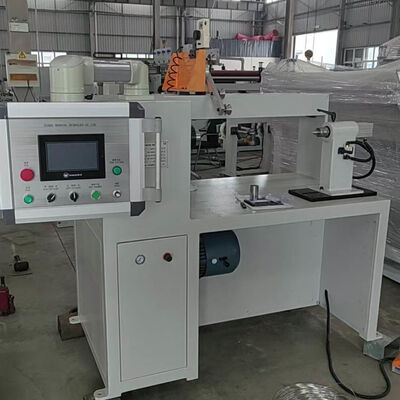

ZPX400 otomatik transformatör bobin sarma makinesi, profesyonel transformatör üretimi için tasarlanmış yüksek hassasiyetli, endüstriyel sınıf bir tel sarma ekipmanıdır. Çok yönlülük ve tutarlılık için üretilen bu otomatik bakır tel sarıcı, güç, dağıtım ve elektronik transformatörler için geniş bir transformatör bobin üretim gereksinimleri yelpazesini kapsayarak hem yuvarlak hem de yassı bakır ve alüminyum tel sarmayı destekler.Hassas bir 750W servo tahrikli tel kılavuz sistemi ile donatılmış olan bobin sarma makinesi, yüksek hızlı çalışma sırasında doğru, kararlı tel düzenlemesi sağlayarak tel üst üste binmesini ve düzensiz sarılmasını etkili bir şekilde önler. Maksimum 400 mm travers stroku ile bobin sarma makinesi, maksimum 400 mm bobin yüksekliğine uyum sağlar. Gelişmiş PLC kontrolü ve sezgisel HMI dokunmatik ekran işlemi benimseyen ekipman, kademesiz hız düzenlemesi, hassas dönüş sayımı ve tek tıklamayla parametre ayarı gerçekleştirerek operasyon zorluğunu büyük ölçüde azaltır ve üretim tutarlılığını artırır. Eşleşen pnömatik sistem ve ayak pedalı kontrolü ile desteklenen, esnek, iş gücünden tasarruf sağlayan ve güvenli uzun vadeli endüstriyel operasyon sağlar.
Ana Özellikler ve Teknik Avantajlar
-
Çift Tel Uyumluluğu: Çeşitli transformatör üretim ihtiyaçlarını karşılamak için hem bakır hem de alüminyum malzemeleri destekleyerek yassı tel ve yuvarlak tel sarmaya tam olarak uygulanabilir.
-
Hassas Servo Tel Kılavuzu: 750W servo motor, kararlı enine hareket için tel kılavuzunu tahrik eder; minimum yayılma adımı 0,01 mm'ye ulaşır, tel sapması olmadan düzgün ve homojen bobin düzenlemesi sağlar.
-
Yüksek Hızlı ve Kararlı Çalışma: 2,2KW ana sarma motoru, 200 rpm'ye kadar ayarlanabilir hızı destekler. Kademesiz hız düzenlemesi, farklı tel spesifikasyonları için esnek hız eşleştirmesi sağlar.
-
Akıllı PLC + HMI Kontrolü: 5 haneli hassas sayım fonksiyonlu dijital kontrol sistemi, doğru sarma dönüşlerini ve kararlı ürün verimini sağlar; dokunmatik ekran paneli, basit ve verimli parametre ayarlamasına olanak tanır.
-
İnsancıl ve Güvenli Tasarım: Eller serbest çalışma için pnömatik yardımcı sistem ve ayak pedalı anahtarı ile donatılmış, seri üretimde çalışma verimliliğini ve operasyonel güvenliği artırır.
-
Endüstriyel Dayanıklı Yapı: Üçgen punta desteği genel stabiliteyi artırır; makul merkez yüksekliği tasarımı, çeşitli bobin armatürlerine ve üretim ortamlarına uyum sağlar.
Hızlı Ürün Detayları
-
Ana Motor Gücü: Kararlı yüksek torklu sarma için 2.2kw
-
Maksimum Çalışma Hızı: 200rpm yüksek verimli sarma
-
Çekirdek Kontrol Sistemi: PLC akıllı kontrol + HMI dokunmatik ekran
-
İşleme Nesnesi: Yassı tel ve yuvarlak tel (bakır / alüminyum)
-
Yardımcı Sistem: Pnömatik yardımcı sistem + ayak pedalı kontrolü
-
Hassasiyet Fonksiyonu: Doğru 5 haneli dönüş sayımı
Tam Teknik Parametreler
Aşağıdakiler, ZPX400 otomatik transformatör bobin sarma makinesinin standart özellikleridir. Tüm teknik parametreler, müşterinin gerçek üretimine ve bobin işleme gereksinimlerine göre özelleştirilebilir.
|
Şartname Kalemi
|
Teknik Veriler
|
|
Makine Merkez Yüksekliği
|
900mm
|
|
Punta Yapısı
|
Üçgen Destekleyici (kararlı yük taşıma)
|
|
Sarma Motor Gücü
|
2.2kw
|
|
Çalışma Hızı Aralığı
|
0 ~ 200 rpm
|
|
Hız Düzenleme Modu
|
Kademesiz Hız Düzenleme
|
|
Kontrol Sistemi
|
PLC + HMI Dokunmatik Ekran
|
|
Maksimum Yassı Tel Spesifikasyonu
|
2.0mm × 8.0mm
|
|
Yuvarlak Tel Çap Aralığı
|
Φ0.3mm ~ Φ4.0mm
|
|
Maksimum Sarma Yüksekliği
|
400mm
|
|
Maksimum Dönüş Çapı
|
500mm
|
|
Minimum Yayılma Adımı
|
0.01mm (yüksek hassasiyetli tel düzenlemesi)
|
|
Sayım Fonksiyonu
|
5 haneli hassas sayım
|
|
Sayım Dönüş Aralığı
|
0 ~ 9999.9 Dönüş
|
|
Tel Kılavuz Motor Gücü
|
750W Servo Motor
|
|
Tel Kılavuz Enine Uzunluk
|
400mm
|
Uygulama Alanı
ZPX400 otomatik bobin sarma makinesi, güç transformatörleri, dağıtım transformatörleri, elektronik transformatörler ve indüktans bobinleri dahil olmak üzere çeşitli transformatör bobinlerini sarmak için yaygın olarak kullanılır. Yassı ve yuvarlak bakır/alüminyum tellerinin toplu hassasiyetle sarılması için uygundur ve transformatör üretim işletmeleri için güvenilir çekirdek işleme ekipmanı olarak hizmet eder.
SSS
S: Bu sarma makinesi ne tür teller işleyebilir? C: Yuvarlak tel çapı 0,3-4,0 mm ve maksimum yassı tel boyutu 2,0x8,0 mm'yi kapsayan, bakır ve alüminyumdan yapılmış hem yuvarlak hem de yassı telleri destekler.
S: Sarma hızı ayarlanabilir mi? C: Evet, farklı tel kalınlıkları ve sarma süreci gereksinimlerine uyan 0-200 rpm ayarlanabilir aralığa sahip kademesiz hız düzenlemesi benimser.
S: Makine düzgün tel düzenlemesini sağlayabilir mi? C: 0,01 mm minimum adımlı 750W servo tel kılavuz sistemi ile donatılmış, ultra hassas tel düzeni ve homojen bobin sarımı gerçekleştirir.
