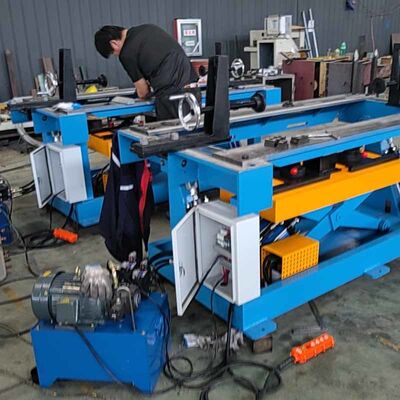

ZPT-3T Hidrolik Amorf Transformör Çekirdek Yükleme Masası 90° Döner Montaj Platformu
Ürün Genel Görünümü
ZPT-3T hidrolik tahrikli amorf çekirdek yığma ve montaj platformu, amorf alaşımlı transformatör üretimi için özel olarak tasarlanmış profesyonel özel bir çalışma istasyonudur.Piyasadaki sıradan çekirdek montaj masalarının aksine, bu ekipman, hem yağlı hem de kuru tipte amorf transformatörlerin seri üretimini destekleyen amorf çerçevelerin benzersiz montaj süreci için tamamen optimize edilmiştir.Gerçek üretim sırasında, işçiler hidrolik kaldırma platformuna önceden sarma bobinleri yerleştirebilir ve yatay ekseni tam olarak ayarlayabilirler.Bobin sarma, yalıtıcı montajı ve çekirdek sıkıştırması adım adım. Yükseklik ayarlama ve 90° dönme fonksiyonları ile donatılmış, çalışma istasyonu çeşitli montaj pozisyonlarına uyarlanır,Sıkıcı işletme sorunlarını etkili bir şekilde çözmekGeleneksel manuel montajda düşük hassasiyet ve kolay çekirdek hasarı ile üretim prosedürlerini büyük ölçüde standartlaştırır ve amorf transformatörlerin genel montaj tutarlılığını geliştirir.
Ana Özellikler ve Teknik Avantajlar
-
Amorf Transformör Montajı ProfesyonelÖzellikle amorf alaşım çekirdek özellikleri için yapılandırılmış olan platform, çok çerçeveli amorf çekirdeklerin montaj mantığına mükemmel bir şekilde uyuyor.Yağa batırılmış ve kuru tipli transformatör ürünleriyle evrensel olarak uyumludur, 30KVA'dan 2000KVA'ya kadar geleneksel amorf transformatör özelliklerini kapsayan ve son derece yüksek endüstriye uygunluğu olan.
-
Hızlı Hidrolik kaldırma ve istikrarlı çalışma2.2KW eşleştirilmiş bir motor ve 21MPa çalışma basıncı ile standart bir hidrolik sistemle çalışan ekipman, istikrarlı kaldırma gücü sağlar.300 mm etkili darbe ve 40 mm/s eşit kaldırma hızı ile, çalışma sırasında çekirdek hareketini veya çizilmesini önleyerek pürüzsüz ve titreşimsiz yükseklik ayarını sağlar.
-
Esnek Yükseklik ve Açı DüzenlemeStandart çalışma yüksekliği, montaj gereksinimlerine göre dinamik olarak ayarlanabilen 850 mm'dir.platform, yatay ve dikey montaj açılarının esnek bir şekilde değiştirilmesini sağlar, işçilerin çekirdek yerleştirme ve sarma işinin en emek tasarruflu duruşta tamamlanmasına yardımcı olur.
-
Ağır Güçlü Yük ve Geniş Boyut Uyumluluk3000KG'lık nominal yük kapasitesine sahip masa, ağır amorf çekirdek montajlarını deformasyon olmadan istikrarlı bir şekilde taşır.360 700 mm (genişlik) ve 400 900 mm (yükseklik), çeşitli üretim özelleştirme ihtiyaçlarını karşılamak.
-
Dayanıklı Yapı YapısıYüksek hassasiyetli doğrusal kılavuz transmisi ve entegre hidrolik istasyon düzenini benimseyen tüm makine düşük sürtünme ve yüksek konumlandırma doğruluğu ile çalışır.katı ve istikrarlı bir vücut yapısına sahip, uzun süreli sürekli endüstriyel atölyesi çalışması için uygundur.
Tam teknik parametreler
Aşağıda ZPT-3T amorf transformatör çekirdek montaj platformunun standart teknik özellikleri verilmiştir.Tüm boyut ve işlevsel parametreler müşteri yerinde üretim koşullarına ve transformatör ürün standartlarına göre özelleştirilebilir.
|
Teknik madde
|
Specifikasyon verileri
|
|
Makine modeli
|
ZPT-3T Amorf çekirdek yığma ve montaj platformu
|
|
Standart çalışma yüksekliği
|
850 mm
|
|
Uygulanabilir iş parçası boyutu (L × W × H)
|
700~1600mm × 360~700mm × 400~900mm
|
|
İsimlendirilmiş kaldırma kapasitesi
|
3000KG
|
|
Yükseltme platformu çarpması
|
300 mm
|
|
Yükseltme Koşu Hızı
|
40mm/s
|
|
Toplam Eşleşen Güç
|
2.2KW
|
|
Makinenin toplam ağırlığı
|
1500KG
|
|
Uygulanabilir Transformör Kapasitesi
|
30KVA ️ 2000KVA
|
|
En fazla dönme açısı
|
90°
|
|
İsimlendirilen hidrolik çalışma basıncı
|
21MPa
|
|
Çekirdek Yapısı
|
Hidrolik istasyon + doğrusal rehber + kontrol sistemi
|
|
Kişiselleştirme Hizmeti
|
Boyut ve işlev için tamamen özelleştirilebilir
|
Yapısal Kompozisyon
ZPT-3T montaj platformu, her çekirdek bileşeninin amorf çekirdek montaj senaryoları için optimize edildiği entegre bir endüstriyel modüler tasarımı benimser:
-
Güçlendirilmiş Ana Çerçeve: Yüksek dayanıklı kaynaklı çelik yapısı, titreşim ve deformasyon karşıtı, uzun süreli ağır yük istikrarını sağlar.
-
Tam Düzümlü Hidrolik İstasyon Sistemi: Istikrarlı kaldırma gücü ve ayarlanabilir basınç sağlar, pürüzsüz ve kontrol edilebilir hidrolik tahrik gerçekleştirir.
-
Hızlı Doğrusal Rehberlik Mekanizmi: Doğru kaldırma pozisyonu, tekdüze gerginlik ve tutarlı çalışma doğruluğunu sağlar.
-
İnsanlaştırılmış Kontrol Paneli: Basit ve sezgisel işletim mantığı, sürekli montaj işlerinde yükseklik ayarlaması ve açı değişimi için uygundur.
Uygulama Endüstrileri
Bu hidrolik yığma platformu, amorf alaşımlı transformatörlerin hassas montajına adanmıştır.Amorf transformatör imalatı gibi profesyonel üretim ve işleme senaryolarında yaygın olarak kullanılır, güç elektrikli ekipman fabrikaları, yeni enerji güç dağıtım destek tesisleri ve yüksek verimli enerji tasarrufu yapan transformatör seri üretimi.Amorf transformatör verimliliğini ve montaj verimliliğini artırmak için vazgeçilmez özel alet ekipmanları vardır.
Sık Sorulan Sorular
S1: Bu platform hangi tür transformatörler için uygundur?A: Özellikle amorf alaşımlı transformatörler için geliştirilmiştir, 30KVA'dan 2000KVA'ya kadar kapasite aralığındaki yağlı ve kuru tip amorf transformatörlere tamamen uyarlanmıştır.Çoğu yaygın pazar modelini kapsayan.
S2: Hidrolojik kaldırma süreci ağır yük montajı sırasında istikrarlı mı?A: Evet. Standart 21MPa hidrolik basınç ve doğrusal kılavuzlu yardımcı konumlandırma ile kaldırma ve dönme süreci istikrarlı ve tekdüze, çekirdek titreşiminden etkili bir şekilde kaçınır.Montaj sırasında çıkış ve yüzey hasarı.
S3: Ekipman özelleştirilmiş iş parçası boyutlarına göre ayarlanabilir mi?A: Kişiselleştirilmiş standart dışı özelleştirmeyi destekliyoruz.yük kapasitesi ve yapısal parametreleri gerçek transformatör özelliklerine ve üretim hattı düzenine göre.
Soruşturma ve İşbirliği
Eğer profesyonel, istikrarlı ve yüksek verimli birhidrolik amorf trafo çekirdek yığma ve montaj platformuamorf transformatör üretim sürecinizi yükseltmek için, ZPT-3T sizin için en uygun çözümdür.En son fabrika indirimini ve profesyonel ekipman çözümünü almak için bugün bizimle iletişime geçin!
