| İsim: | trafo folyo sarma makinesi | Başvuru: | sarma şeridi bobini |
|---|---|---|---|
| Dönen güç: | 15KW | Dönme hızı: | 20 rpm |
| Cu folyo kalınlığı: | 0,2 - 2,0 mm | Al folyo kalınlığı: | 0,3 - 3,0 mm |
| Renk: | özelleştirilebilir | Garanti: | 1 yıl |
| Vurgulamak: | Alüminyum Şerit lv folyo sarma makinesi,20 rpm Otomatik lv sarma makinesi,15kw TIG Süreci lv folyo sarma makinesi |
||
Otomatik TIG İşlemi Alüminyum Şerit SarıcıAGTrafo Folyo Sarma Makinesi
Tanımtrafo folyo sarma makinesi BRJ1200-2
AG trafo folyo sarma makinesi BRJ1200-2, sarma milini sürmek için 15kw Motor ve bara ile birlikte kaynak folyosu için TIG kaynak makinesi ile donatılmıştır.Bu tür bir transformatör folyo sarma makinesi, bakır folyoyu bakır bara ile birlikte ve alüminyum folyoyu alüminyum bara ile birlikte sarabilir.Transformatör folyo sarma makinesi için iki adet folyo açıcı ve iki adet izolasyon açıcı sağlanmıştır.Fotoelektrik sensörler, sarım sırasında folyo kenarının düzgün olduğundan emin olmak için transformatör folyo sarma makinesinde kullanılır.Transformatör folyo sarma makinesinde, makine sarımı durdurduğunda folyonun ters gitmemesi için presleme silindirleri kullanılır.Transformatör folyo sarma makinesinin kontrol sistemi, makineyi hassas bir şekilde kontrol edebilen PLC'ye dayanmaktadır.Dokunmatik ekran arayüzü, transformatör folyo sarma makinesini çalıştırırken işlemi çok kolay ve sezgisel hale getirir.
Ana bileşenlertrafo folyo sarma makinesi
Ana çerçeve, Sarma ünitesi, Folyo açıcı, İzolasyon açıcı, Son dolgu şerit besleyici, Temizleme sistemi, Kesme sistemi, Folyo çapak alma sistemi, Kenar hizalama sistemi, Otomatik kaynak ünitesi, Elektronik kontrol sistemi ve Pnömatik sistem vb.
Teknik parametrelertrafo folyo sarma makinesi BRJ1200-2
BRJ1000-2 transformatör folyo sarma makinesinin tipik standart özellikleri aşağıda gösterilmiştir, ancak bunlar istendiği gibi kolayca değiştirilebilir.
| Eksenel Uzunluk (folyo genişliği): | 1200 mm |
| Maks.OD.Bitmiş Bobin: | 1.000 mm |
| Maks.İD.Bitmiş Bobin: | 130 mm |
| Bitmiş Bobin Şekli: | oval, daire ve dikdörtgen, vb |
| İletken Folyo Malzemesi: | Bakır veya Alüminyum |
| Folyo Kalınlığı Min.ve Maks.(Alüminyum): | 0,3 - 3,0 mm |
| Folyo Kalınlığı Min.ve Maks.(Bakır): | 0,2 - 2,0 mm |
| İletken Folyo Malzemesi OD.: | 1.000 mm |
| İletken Folyo Malzeme Kimliği.: | 500 mm |
| İletken Açıcı Çapı: | ayarlanabilir aralık 400-520mm |
| Sargı Gücü: | 15KW |
| sarma hızı: | 20 rpm |
| Kaynak Modu: | TIG |
| Kesme Modu: | Elektrikli haddeleme makası |
| Yalıtım Açıcı Mili: | Genişletilebilir (pnömatik açma/kapama eylemi) |
| Uçtan Doldurma Şerit Besleyici: | 8 adet |
| Kenar Hizalama Sistemi: | Fotoelektrik algılama otomatik düzeltme sapması |
| Düzeltme Hassasiyeti: | ±0.5mm |
| Kullanıcı arayüzü: | 10 inç (254 mm) dokunmatik ekran |
| Sayma Dönüş Aralığı: | 0 - 9999,9 |

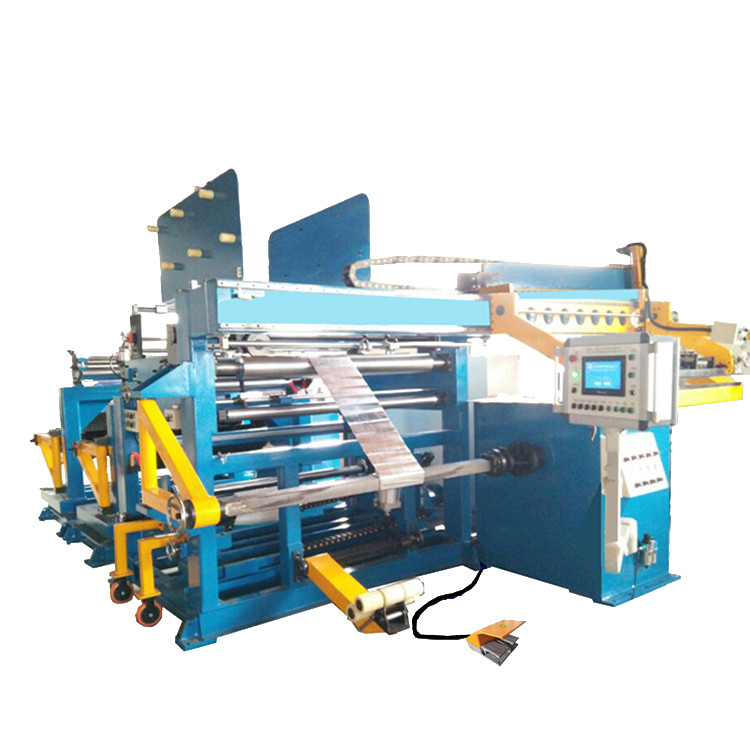

Şekil 1: Transformatör folyo sarma makinesi BRJ1200-2'nin önden görünümü

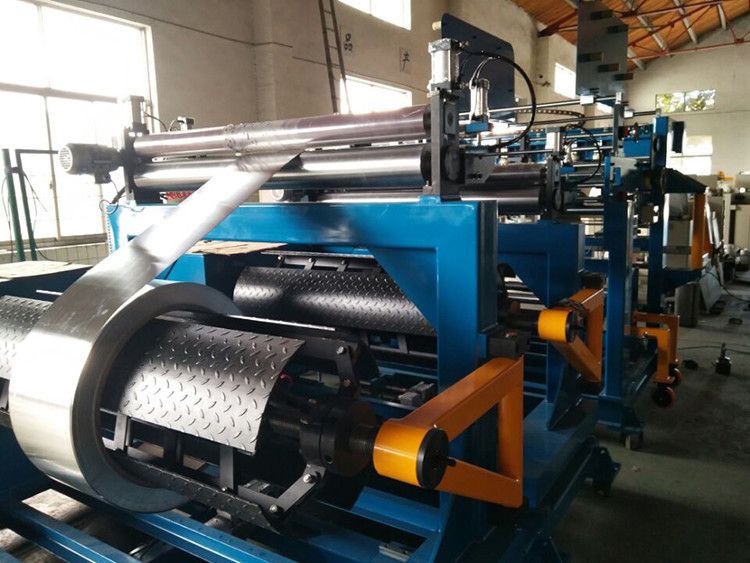

Şekil 2: Transformatör folyo sarma makinesi BRJ1200-2'nin yandan görünümü
