Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | trafo folyo sarma makinesi | İşlev: | sargı transformatör bobini |
|---|---|---|---|
| folyo genişliği: | maksimum 200 mm | folyo kalınlığı: | maksimum 3 mm |
| Motor gücü: | 4kw | açıcı: | BİR |
| Renk: | RAL9002 | Garanti: | 12 ay |
| Vurgulamak: | STT 3mm soğuk basınçlı kaynak makinesi,200mm Genişlik Bakır Şerit sarıcı,60 RPM 4kw soğuk basınçlı kaynak makinesi |
||
Soğuk kaynakTek Katmanlı 200mm Genişlik Bakır Şerit Trafo folyo sarma makinesi
Trafo folyo sarma makinesi BRJ200 hakkında genel bilgiler
Tek katmanlı bakır şerit transformatör folyo sarma makinesi BRJ200 esas olarak küçük boyutlu folyo bobinleri sarmak için kullanılır.Transformatör folyo sarma makinesi, bakır veya alüminyum şeridi bara ile birlikte kaynaklamak için soğuk kaynak ünitesi ile sağlanır.Transformatör folyo sarma makinesi ayrıca bir takım kaynak kalıbı ile sağlanır, kaynak kalıplarının toplam sayısı altı adettir.Kaynak kalıpları maksimum ve minimum busbar ve folyo kalınlıklarına göre temin edilmektedir.Folyonun hareket hassasiyetini garanti etmek için servo motorlar kullanılır, bu da kaynağın doğru pozisyonunu garanti eder.Transformatör folyo sarma makinesini çalıştırmak çok kolaydır.
Anackomponentlertrafo folyo sarma makinesi
1. Çerçeve
2. Folyo açıcı
3. Silindirler
4. Servo motor
5. Yalıtım açıcı
6. Doğru sistem
7. Soğuk pres kaynak ünitesi
8. Pnömatik sistem
9. Elektrik kontrol kabini
10. Ayak pedalı
Teknik parametreler
Tipik standart özellikleritrafo folyo sarma makinesiBRJ200 aşağıda gösterilmiştir, ancak makine isteğe göre de üretilebilir.
| Maksimum Folyo Genişliği: | 200 mm |
| Maksimum Yara Bobini OD.: | 600 mm |
| Yara Bobini Şekli: | Yuvarlak, Oval ve Dikdörtgen |
| İletken Malzemesi: | Bakır veya alüminyum şerit |
| Cu Folyo Kalınlığı: | 0.2-2.0mm |
| Al Folyo Kalınlığı: | 0.3-3.0mm |
| Folyo Malzeme Kimliği.: | 500 mm |
| Folyo Malzemesi OD.: | ≤ 1000mm |
| Folyo Açıcı Miktarı: | 1 bilgisayar |
| Folyo Açıcı Uzunluğu: | 250 mm |
| Folyo Açıcı Genişletme Aralığı: | 420～520mm |
| Maksimum Bobin Ağırlığı: | 1000kg |
| Düzeltme Modu: | fotoelektrik algılama |
| Yalıtım Kağıt Bobin OD.: | ≤ 400mm |
| Yalıtım Kağıdı Bobin Kimliği.: | 76mm |
| Yalıtım Açıcı Genişliği: | 250 mm |
| Yalıtım Açıcı Genişletme Aralığı: | 73～78mm |
| sarma Hızı: | 0~60 RPM |
| Ana Motor Gücü: | 4kw |
| Kontrol sistemi: | PLC |
| Çalışma Arayüzü: | Dokunmatik ekran |

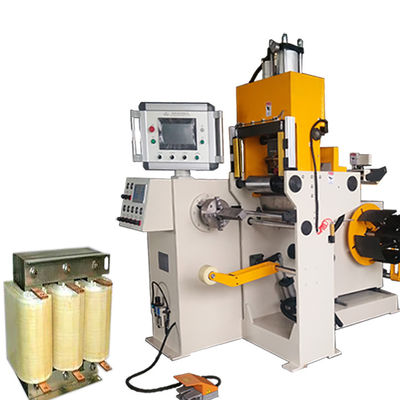

Şekil 1: Trafo folyo sarma makinesi BRJ200'ün tam görünümü
Şekil 2: Transformatör folyo sarma makinesi BRJ200'ün arkadan görünümü
