Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | trafo folyo sarma makinesi | kullanım: | sarma şeridi bobini |
|---|---|---|---|
| sarma motoru: | 22kw | sarma hızı: | 18 rpm |
| Cu folyo kalınlığı: | 0,2 - 2,0 mm | Al folyo kalınlığı: | 0,3 - 3,0 mm |
| çapak alma ünitesi: | 2 takım | Temizleme ünitesi: | 2 takım |
| Vurgulamak: | Dökme Reçine Trafo Bobin Sarıcı,TIG Kaynak Trafo Sarıcı Makinesi,Otomatik Trafo Sarıcı Makinesi |
||

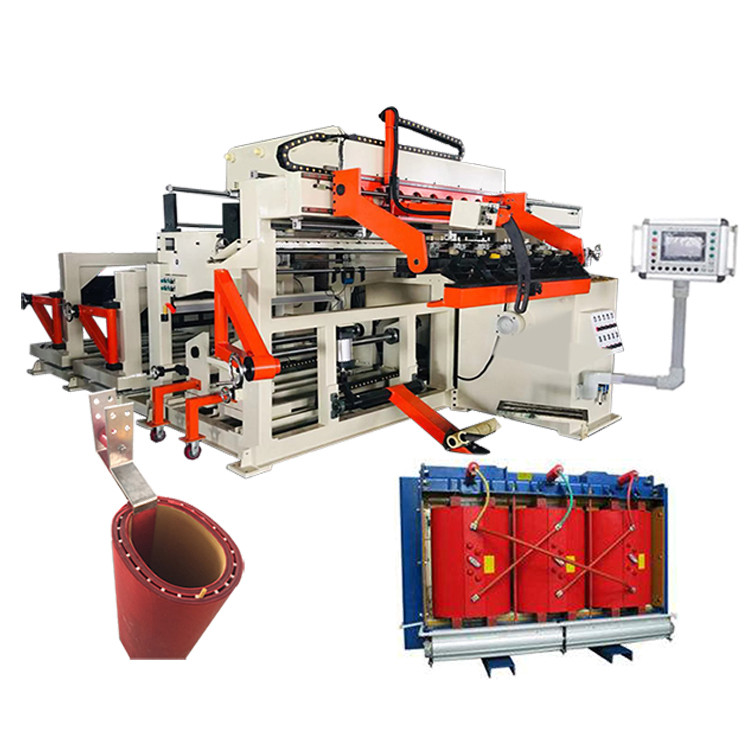

Otomatik TIG Kaynak Bakır Folyo Sarıcı Dökme Reçine Trafo Folyo Sarma Makinesi
Tanımtrafo folyo sarma makinesi
Alçak gerilim dökme reçine trafo folyo sarma makinesi BRJ1400-2 esas olarak alçak gerilim trafosu folyo bobinleri ve diğer benzer ürünleri yapmak için bakır veya alüminyum folyo sarmak için kullanılır.Bu tür bir transformatör folyo sarma makinesi, bir veya iki kat folyo iletkeni ve bir veya iki kat yalıtım kağıdını işleyebilir.Transformatör folyo sarma makinesi, folyo ve barayı birbirine kaynaklamak için TIG kaynak ünitesi ile donatılmıştır.Fotoelektrik sensörlerle, transformatör folyo sarma makinesi, sarma sırasında bobin kenarlarının düz ve pürüzsüz olmasını sağlayabilir.Transformatör folyo sarma makinesini dokunmatik ekran üzerinden çalıştırmak kolaydır.
Ana bileşenlertrafo folyo sarma makinesiBRJ1400-2
1. Ana çerçeve
2. Sarma ünitesi
3. Folyo açıcı
4. Yalıtım açıcı
5. Son doldurma şerit besleyici
6. Temizleme sistemi
7. Kesme sistemi
8. Folyo çapak alma sistemi
9. Kenar hizalama sistemi
10. Otomatik kaynak ünitesi
11. Elektronik kontrol sistemi
12. Pnömatik sistem
Teknik parametrelertrafo folyo sarma makinesiBRJ1400-2
BRJ1400-2 transformatör folyo sarma makinesinin tipik standart özellikleri aşağıda gösterilmiştir, ancak bunlar istendiği gibi kolayca değiştirilebilir.
| Folyo Genişliği: | 200 ~ 1400 mm |
| Maksimum Yara Bobini OD.: | 1.000 mm |
| Yara Bobini Şekli: | oval, yuvarlak ve dikdörtgen, vb. |
| İletken Folyo Malzemesi: | Bakır veya Alüminyum |
| Maksimum İletken Malzeme OD.: | 1.000 mm |
| İletken Malzeme Kimliği.: | 500 mm |
| Folyo Açıcı Numarası: | 2 adet |
| Folyo Açıcı Çapı: | ayarlanabilir aralık 400 ~ 520mm |
| Maks.Bobin Ağırlığı: | 2.000kg |
| sarma Mandrel Boyutu: | 80×80×1750 mm |
| Kaynak Modu: | TIG |
| Kesme Modu: | Elektrikli disk kesme |
| Yalıtım Açıcı Numarası: | 2 adet |
| Maksimum Yalıtım Malzemesi OD.: | 400 mm |
| Yalıtım Malzemesi Kimliği.: | 76mm |
| Uçtan Doldurma Şerit Besleyici: | 8 adet |
| Kenar Hizalama Sistemi: | fotoelektrik algılama |
| Elektronik Kontrol Sistemi: | PLC |
| Kullanıcı arayüzü: | 10 inç (254 mm) dokunmatik ekran |
| Sayma Dönüş Aralığı: | 0 - 9999,9 |
| Toplam ağırlık: | 8000Kg |
| Boyut (U * G * Y) | 5800*2850*2500mm |
Şekil 1: Trafo folyo sarma makinesinin yandan görünüşü
Şekil 2: Transformatör folyo sarma makinesinin arkadan görünümü
