PLC Kontrollü Dubleks Katmanlı Folyo Sarma Makinesi Trafo Kuru Tip

PLC Kontrollü Dubleks Katman Yapım Aşamaları Kuru Tip Trafo Folyo Sarma Makinesi

Daçıklamatrafo folyo sarma makinesi BRJ800-2

Transformatör folyo sarma makinesi BRJ800-2, bir tür bakır veya alüminyum folyo sarıcıdır, yani esas olarak dökme reçine transformatör bobini yapmak için kullanılan Máquina de enrollar láminas.Transformatör folyo sarma makinesi, 15kw'lık bir motorla çalıştırılır. Büyük güç motoru tarafından çalıştırılan transformatör folyo sarma makinesi, bir veya iki kat bakır veya alüminyum folyo şeridi ve bir veya iki kat yalıtım kağıdını işleyebilir.TIG kaynak ünitesi ile folyo ve bara birbirine kaynak yapılabilir.Çapak temizleme ünitesi ve temizleme ünitesi pnömatik tahriklidir.Transformatör folyo sarma makinesini çalıştırmak çok kolaydır.

Ana bileşenlertrafo folyo sarma makinesi BRJ800-2

1) Ana demir çerçeve

2) Sargı ünitesi

3) Folyo iletken açıcı

4) Katman yalıtım çözücüsü

5) Son doldurma şeridi tutucusu

6) Kir çıkarma cihazı

7) haddeleme makası

8) Çapak temizleme ünitesi

9) Kenar hizalama sistemi

10) Otomatik kaynak ünitesi

11) Elektronik kontrol sistemi

12) Pnömatik sistem

Teknikparametrelertrafo folyo sarma makinesi BRJ800-2

BRJ800-2 transformatör folyo sarma makinesinin tipik standart özellikleri aşağıda gösterilmiştir, ancak bunlar istendiği gibi değiştirilebilir.

• Folyo genişliği 200 ~ 800mm
• Yara Bobini OD Φ1000mm maksimum
• 2 adet folyo açıcı
• Folyo açıcı Φ480 ~ Φ520mm
• Kaynak modu TIG
• İzolasyon açıcı numarası 2 adet
• PLC tabanlı kontrol sistemi

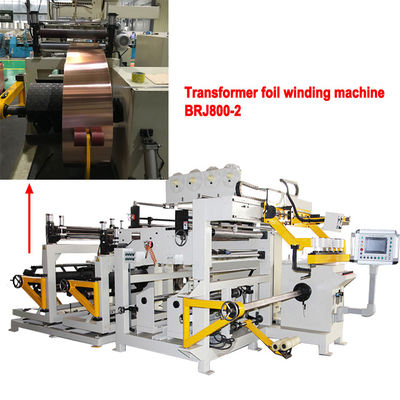

Şekil 1: Transformatör folyo sarma makinesi BRJ800-2'nin önden görünümü

Şekil 2: Transformatör folyo sarma makinesi BRJ800-2'nin arkadan görünümü
