| İsim: | trafo folyo sarma makinesi | İşlev: | sarma folyo bobini |
|---|---|---|---|
| sarma motoru: | 15KW | sarma hızı: | 18 rpm |
| Cu folyo kalınlığı: | 0,2 ~ 2,0 mm | Al folyo kalınlığı: | 0,3 ~ 3,0 mm |
| çapak alma ünitesi: | 1 takım | Temizleme ünitesi: | 1 takım |
| Vurgulamak: | Tek Katlı Trafo Folyo Sarma Makinesi,Kuru Tip Trafo Bakır Folyo Sarıcı,1 Katlı Trafo Folyo Sarma Makinesi |
||
Tek Katman 1400 mm Genişlik Bakır Folyo Şerit Sarıcı Kuru Tip Trafo Folyo Sarma Makinesi
Tanımtrafo folyo sarma makinesiBRJ1400
Transformatör folyo sarma makinesi BRJ1400 esas olarak düşük voltajlı kuru tip transformatör folyo bobinlerini ve diğer benzer ürünleri sarmak için kullanılır.Folyo iletken bakır veya alüminyum şerit olabilir.Bu tür bir transformatör folyosu sarma makinesi, yani Máquina de bobinado de láminas de aluminio, bir kat folyo iletkeni ve kağıt veya benzeri malzeme gibi bir veya iki kat yalıtım malzemesini işleyebilir.Transformatör folyo sarma makinesi, folyoyu maksimum 1400 mm genişliğinde sarmak için kullanılabilir.TIG ünitesi ile trafo folyo sarma makinesi, folyoyu bara ile birlikte kaynaklayabilir.Otomatik folyo kenar hizalaması, sarma sırasında bobin kenarlarının düz ve pürüzsüz olmasını sağlar.PLC kontrol sistemi ile trafo folyo sarma makinesini dokunmatik ekran üzerinden çalıştırmak kolaydır.
Anackomponentlertrafo folyo sarma makinesininBRJ1400
1. Ana çerçeve
2. Sarma ünitesi
3. Folyo açıcı
4. Yalıtım açıcı
5. Son doldurma şerit besleyici
6. Temizleme sistemi
7. Kesme sistemi
8. Folyo çapak alma sistemi
9. Kenar hizalama sistemi
10. Otomatik kaynak ünitesi
11. Elektronik kontrol sistemi
12. Pnömatik sistem
teknik parametrelertrafo folyo sarma makinesiBRJ1400
Trafo folyo sarma makinesi BRJ1400'ün tipik standart özellikleri aşağıda gösterilmiştir, ancak isteğe göre transformatör folyo sarma makinesi de üretilebilir.
| Eksenel Uzunluk (folyo genişliği): | 1400 mm |
| Maks.Bitmiş Bobin OD.: | 1.000 mm |
| Bitmiş Bobin Şekli: | oval, yuvarlak ve dikdörtgen, vb. |
| İletken Folyo Malzemesi: | Bakır veya Alüminyum |
| İletken Malzeme OD.: | Ø1.000 mm, maksimum |
| İletken Malzeme Kimliği.: | Ø500mm |
| Folyo Açıcı Numarası: | 1 bilgisayar |
| Folyo Açıcı Çapı: | ayarlanabilir aralık Ø400 ~ 520mm |
| Maks.Bobin Ağırlığı: | 1500kg |
| sarma Mandrel Boyutu: | 80×80×1750 mm |
| Kaynak Modu: | TIG |
| Kesme Modu: | Elektrikli disk kesme |
| Yalıtım Açıcı Numarası: | 2 adet |
| Maks.Yalıtım Malzemesi OD.: | Ø400mm |
| Yalıtım Malzemesi Kimliği.: | Ø76mm |
| Uçtan Doldurma Şerit Besleyici: | 8 adet |
| Kenar Hizalama Sistemi: | fotoelektrik algılama |
| Elektronik Kontrol Sistemi: | PLC |
| Kullanıcı arayüzü: | 10 inç (254 mm) dokunmatik ekran |
| Sayma Dönüş Aralığı: | 0 ~ 9999,9 |
| Toplam ağırlık: | 7000Kg |
| Boyut (UxGxY): | 4500 x 2850 x 2500 mm |

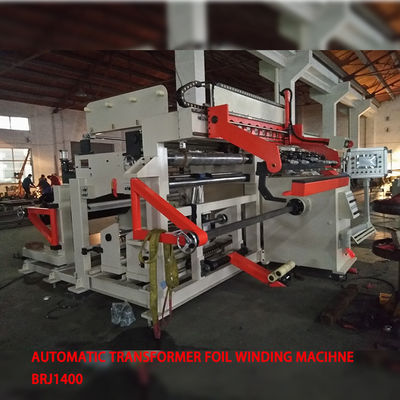

Şekil 1: Transformatör folyo sarma makinesi BRJ1400'ün önden görünümü
Şekil 2: Transformatör folyo sarma makinesi BRJ1400'ün arkadan görünümü
