| Ürün adı: | trafo folyo sarma makinesi | İşlev: | sarma folyo bobini |
|---|---|---|---|
| sarma motoru: | 22KW | sarma hızı: | 0 ~ 18 rpm |
| Cu şerit kalınlığı: | 0,2 ~ 2,0 mm | Al şerit kalınlığı: | 0,3 ~ 3,0 mm |
| çapak alma ünitesi: | 2 takım | Temizleme ünitesi: | 2 takım |
| Vurgulamak: | Trafo Folyo Sarıcı Kuru Tip,Programlanabilir Trafo Folyo Sarma Makinesi,PLC Sistem Trafo Folyo Sarma Makinesi |
||
Programlanabilir PLC Konfigürasyonutrol Sistem Kuru Tip Alçak Gerilim Trafolu Folyo Sarma Makinası
Tanımtrafo folyo sarma makinesiBRJ1400-2
Otomatik AG trafo folyo sarma makinesi BRJ1400-2, esas olarak düşük voltajlı kuru tip trafo folyo bobinlerini ve diğer benzer ürünleri sarmak için kullanılan profesyonel bir sarma ekipmanıdır.Hem bakır folyo hem de alüminyum folyo bu tür folyo sarma makinesi ile işlenebilir.22kw sarma motoru ile, bu tür bir transformatör folyo sarma makinesi, bir veya iki kat folyoyu ve kağıt veya benzeri malzeme gibi bir veya iki kat yalıtım malzemesini işleyebilir.Transformatör folyo sarma makinesi, folyoyu maksimum 1400 mm genişliğinde sarabilir.TIG kaynak makinesi ve soğutucu ile, trafo folyo sarma makinesi, folyoyu bara ile birlikte kaynaklayabilir.Otomatik folyo kenar hizalaması, sarma sırasında bobin kenarlarının düz ve pürüzsüz olmasını sağlar.Transformatör folyo sarma makinesini dokunmatik ekran üzerinden çalıştırmak kolaydır.
Anackomponentlertrafo folyo sarma makinesiBRJ1400-2
1. Ana çerçeve
2. Sarma ünitesi
3. Folyo açıcı
4. Yalıtım açıcı
5. Son doldurma şerit besleyici
6. Temizleme sistemi
7. Kesme sistemi
8. Folyo çapak alma sistemi
9. Kenar hizalama sistemi
10. Otomatik kaynak ünitesi
11. Elektronik kontrol sistemi
12. Pnömatik sistem
Teknik parametrelertrafo folyo sarma makinesiBRJ1400-2
BRJ1400-2 transformatör folyo sarma makinesinin tipik standart özellikleri aşağıda gösterilmiştir, ancak transformatör folyo sarma makinesi isteğe göre de üretilebilir.
| Maksimum Folyo Genişliği: | 1400 mm |
| Maks.Bitmiş Bobin OD.: | 1.000 mm |
| Bitmiş Bobin Şekli: | oval, yuvarlak ve dikdörtgen, vb. |
| İletken Folyo Malzemesi: | Bakır veya Alüminyum |
| Maksimum İletken Malzeme OD.: | Φ1.000 mm |
| İletken Malzeme Kimliği.: | Φ500mm |
| Folyo Açıcı Numarası: | 2 adet |
| Folyo Açıcı Çapı: | ayarlanabilir aralık 400-520mm |
| Maks.Bobin Ağırlığı: | 2.000kg |
| sarma Mandrel Boyutu: | 80×80×1750 mm |
| Kaynak Modu: | TIG |
| Kesme Modu: | Elektrikli disk kesme |
| Yalıtım Açıcı Numarası: | 2 adet |
| Maks.Yalıtım Malzemesi OD.: | Φ400mm |
| Yalıtım Malzemesi Kimliği: | Φ76mm |
| Uçtan Doldurma Şerit Besleyici: | 8 adet |
| Kenar Hizalama Sistemi: | fotoelektrik algılama |
| Elektronik Kontrol Sistemi: | PLC |
| Kullanıcı arayüzü: | 10 inç (254 mm) dokunmatik ekran |
| Sayma Dönüş Aralığı: | 0 ~ 9999,9 |
| Toplam ağırlık: | 8000Kg |
| Boyut (U * G * Y) | 5800*2850*2500mm |

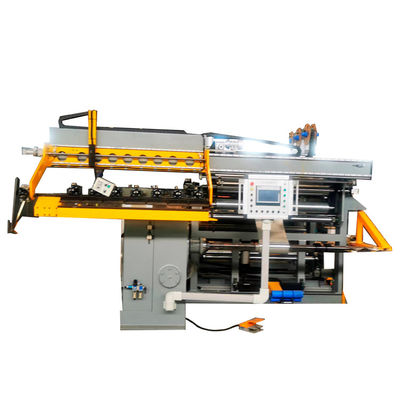

Şekil 1: Transformatör folyo sarma makinesi BRJ1400-2'nin önden görünümü
Şekil 2: Transformatör folyo sarma makinesi BRJ1400-2'nin arkadan görünümü
