| İsim: | trafo folyo sarma makinesi | Kullanım: | sarma bobini |
|---|---|---|---|
| Güç: | 22kw | Sarma Hızı: | 0 ~ 18 rpm |
| Cu folyo kalınlığı: | 0,2 ~ 2,0 mm | Al folyo kalınlığı: | 0,3 ~ 3,0 mm |
| Çapak alma ünitesi: | 2 takım | Temizleme ünitesi: | 2 takım |
| Vurgulamak: | PLC Kontrol Trafo Yapımı Ekipmanları,Kuru Tip Trafo Folyo Sarıcı,PLC Kontrol Folyo Sarıcı |
||
Trafo Yapımı Ekipmanları PLC Kontrollü Kuru Tip Trafo Folyo Sarma Makinesi
Açıklamatrafo folyo sarma makinesiBRJ1400-2
Trafo folyo sarma makinesi BRJ1400-2, esas olarak düşük voltajlı kuru tip trafo bobinlerini ve diğer benzer ürünleri sarmak için kullanılır.Transformatör folyo sarma makinesi, genişliği 200 mm'den 1400 mm'ye kadar olan hem bakır folyoyu hem de alüminyum folyoyu sarmak için kullanılabilir.Transformatör folyo sarma makinesi, bir veya iki kat folyo ve bir veya iki kat kağıt veya benzeri malzeme gibi yalıtım malzemesi sarabilir.Transformatör folyo sarma makinesi, folyoyu bara ile birlikte otomatik olarak kaynaklayabilir.Fotoelektrik sensörlerle, trafo folyo sarma makinesi, sarım sırasında yara bobini kenar hizalamasını yapabilir.PLC tabanlı kontrol sistemi ve dokunmatik ekran ile trafo folyo sarma makinası rahatlıkla çalıştırılabilmektedir.
Anacbileşenlertrafo folyo sarma makinesiBRJ1400-2
1. Ana çerçeve
2. Sarım ünitesi
3. Folyo açıcı
4. Yalıtım açıcı
5. Uç doldurma şeridi besleyici
6. Temizleme sistemi
7. Kesme sistemi
8. Folyo çapak alma sistemi
9. Kenar hizalama sistemi
10. Otomatik kaynak ünitesi
11. Elektronik kontrol sistemi
12. Pnömatik sistem
Teknikparametrelertrafo folyo sarma makinesiBRJ1400-2
Transformatör folyo sarma makinesi BRJ1400-2'nin tipik standart özellikleri aşağıda gösterilmiştir, ancak talep edildiği gibi transformatör folyo sarma makinesi de üretilebilir.
| Maksimum Folyo Genişliği: | 1.400 mm |
| Maks.Bitmiş Bobin OD.: | 1.000 mm |
| Bitmiş Bobin Şekli: | oval, yuvarlak ve dikdörtgen, vb. |
| İletken Folyo Malzemesi: | Bakır veya Alüminyum |
| Maksimum İletken Malzeme Dış Çapı: | Φ1.000 mm |
| İletken Malzeme Kimliği: | Φ500mm |
| Folyo Açıcı Numarası: | 2 adet |
| Folyo Açıcı Genişletme Aralığı: | Φ460 ~ 520mm |
| Maks.Bobin Ağırlığı: | 2.500 KG |
| Sarma Mandrel Boyutu: | 80×80×1750 mm |
| Kaynak Modu: | TIG |
| Kesme Modu: | Elektrikli disk kesme |
| İzolasyon Açıcı Numarası: | 2 adet |
| Maks.Yalıtım Malzemesi Dış Çapı: | Φ400mm |
| Yalıtım Malzemesi Kimliği: | Φ76mm |
| Uç Doldurma Şerit Besleyici: | 8 adet |
| Kenar Hizalama Sistemi: | fotoelektrik algılama |
| Kontrol sistemi: | PLC |
| Kullanıcı arayüzü: | 10 inç (254 mm) dokunmatik ekran |
| Sayma Aralığı: | 0 - 9999,9 |
| Toplam ağırlık: | 8000Kg |
| Boyut(UxGxY) | 5800x2850x2500mm |

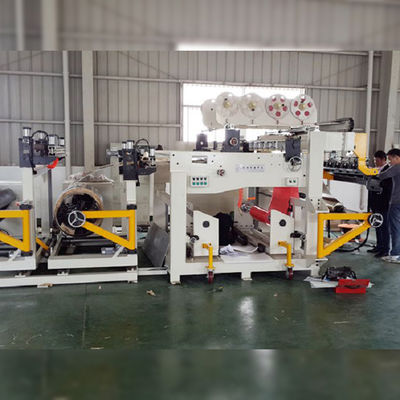

Şekil 1: Transformatör folyo sarma makinesi BRJ1400-2'nin önden görünümü
Şekil 2: Transformatör folyo sarma makinesi BRJ1400-2'nin arkadan görünümü
