Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | trafo HV folyo sarma makinesi | Kullanımı: | sarma folyo bobin |
|---|---|---|---|
| Cu folyo kalınlığı: | 0,15 ~ 2,0 mm | Al folyo kalınlığı: | 0,2 ~ 3,0 mm |
| sarma hızı: | 0 ~ 200rpm | Güç: | 18.5KW |
| Renk: | İsteğe bağlı | Garanti: | 12 Aylık |
| Vurgulamak: | HV folyo sarma makinesi,Otomatik Transformör Foliya Dolama Makinesi,HV Transformör Folyo Dolaştırma Makinesi |
||
Otomatik Transformör HV Folyo Yuvarlama Makinesi
HV folyo sarma makinesinin tanıtımı GY-BRJ
Otomatik HV folyo sarma makinesi GY-BRJ, yüksek voltajlı transformatör folyo bobinlerini sarma (Kuru tip yüksek voltajlı bobinler) için tasarlanmıştır.Bu makine sapmayı otomatik olarak düzeltebilir., önceden ayarlanmış durma noktasında durmak ve kaynak çıkış ve giriş sistemleri. önceden ayarlanmış parametrelere göre, bu makine kızılötesi konumlandırma fonksiyonu ile hassas eksenel hareket sağlayabilir.
Ana bileşenleriHV folyo sarma makinesi GY-BRJ
Teknik parametrelerHV folyo sarma makinesi GY-BRJ
GY-BRJ'nin tipik standart özellikleri aşağıda gösterilmiştir ve bunlar istendiği gibi kolayca değiştirilebilir.
| Foliya genişliği: | 20 ~ 200mm |
| İletken folyo malzemesi: | Bakır veya Alüminyum |
| Al Foil kalınlığı: | 0.2 ~ 3.0 mm |
| Cu Foil Kalınlığı: | 0.15 ~ 2.0 mm |
| İç besleme bobini ((Min/Max): | Φ300mm/Φ400mm |
| Dış besleme bobini (max.): | Φ1000 mm |
| En fazla bobin ağırlığı: | 450 kg |
| İzolasyon kalınlığı: | 0.02 ~ 0.15 mm |
| İzolasyon besleme bobini kimliği: | Φ76mm |
| En yüksek yalıtım besleme bobini OD: | Φ400 mm |
| En fazla sarma uzunluğu ((kurşun çubuğu ile): | 1600 mm ((2050 mm) |
| Yıkılmış sarmalın iç çapı: | Ø300 mm |
| En fazla yaralı sarmalın dış çapı: | Ø1100mm |
| En fazla yaralı sarmal ağırlığı: | 1500 kg |
| Kaynak kip: | TIG,350A |
| Mandrel tork: | 1800N.m |
| Kondüktördeki gerilim: | 50 ~ 3000N |
| Foliya Decoiler Numarası: | 1 set |
| İzolasyon Decoiler Numarası: | 2 set |
| Dönüştürme hızı: | 0 ~ 200 rpm |
| Motor Gücü: | 18.5KW |
| Foliya Kenarı Çöpeleme Birimi: | 1 set |
| Temizlik birimi: | 1 set |

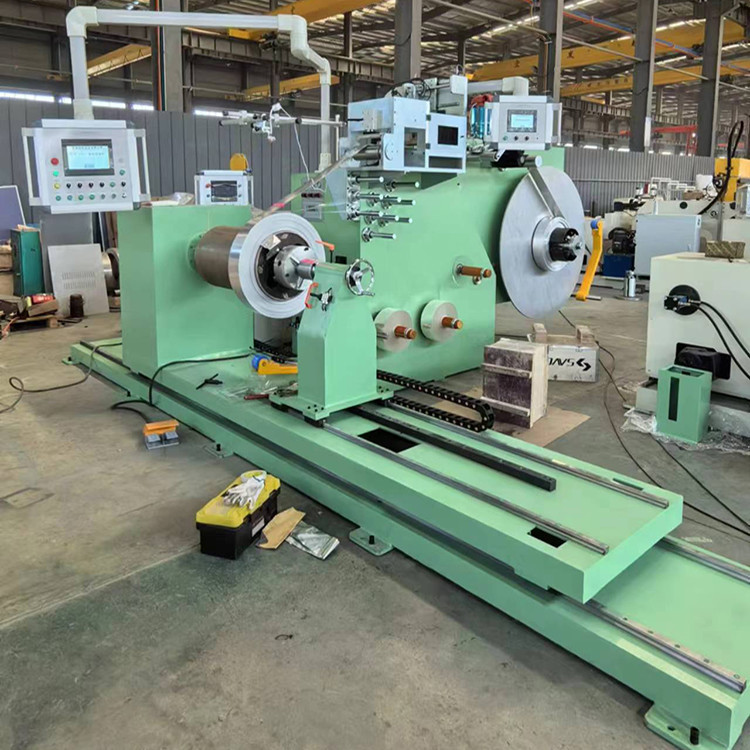

Şekil 1: Transformer HV folyo sarma makinesi GY-BRJ'nin ön görünümü
Şekil 2: Transformör HV folyo sarma makinesi GY-BRJ'nin arka görünümü
